Usted escuchará un lápiz de dibujo, el periódico, tablas de madera, mármol.

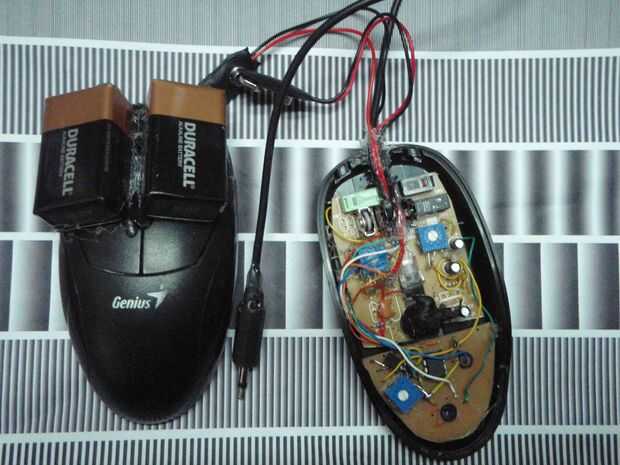

Con sólo pasar el ratón modificado sobre él.
Puede resultar útil para personas ciegas.
Cualquier cosa menos colores sólidos sonará.
Estoy trabajando en lo que es convertir las superficies uniformemente coloreadas a una nota musical que le dice a la persona oscura o brillante es tan superficial.
Incluso podríamos obtener un tono para el color y otro para el brighness. Cada tono con diversa calidad. Sería cool.
Pero necesitamos 3 sensores más especiales con filtros rojos verdes y azules y el circuito más complejo...
Por ahora convierte los cambios de luz y oscuro debajo del sensor en altos y bajos valores de una onda que se pueden escuchar.
Así que puede moverse sobre una superficie y escucha su textura.
Lista de compras:
* 1 ratón óptico de x que puede funcionar o no, siempre y cuando el led rojo funciona.
* 1 x phototransitor (aquellos más comunes, que parecen leds transparentes)
* Delgada colores cables de dentro el cable de usb del ratón, o de un cable de impresora paralelo.
* 1 x BC337 o similar (pequeño, 3pins, transistor muy común)
* 1 x 741 (8pins, muy común amplificador Op, se utilizan pernos de 5/8 solamente)
* 2 x 500 kOhm Presets

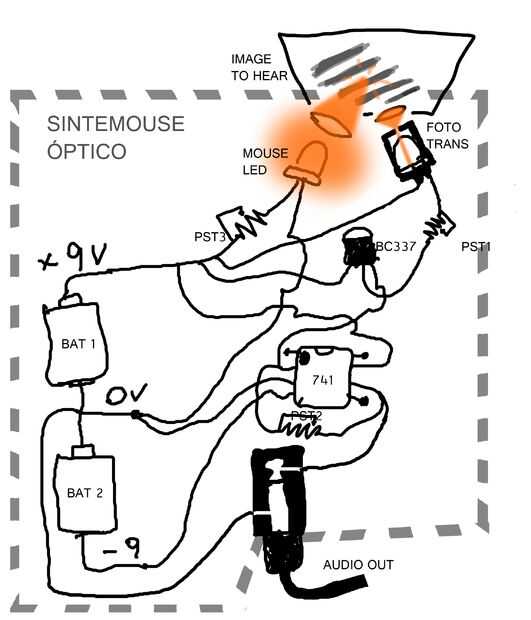

* 1 x 1 Kohm Preset (uno marcado como PST3 en el circuito de dibujo)
* 2 pilas de 9 V
* algunos pintura sintética (usa el negro, pero después pensando que blanco dé reflexión más dentro de la cámara del sensor, se entienden en el paso 4)
Un cable de audio mono, más largo es el cable, la reech más de largo.
1 clavija mono de audio de la clase que puede ser más conveniente para usted
1 x para imprimir circuitos, o una placa de circuito del prototipo si no desea que se divierta haciendo el tablero de su auto.
Algunos percloruro férrico (come el cobre en la placa dejando sólo las pistas que dibujamos)
Usted no necesita si utiliza un tablero de prototipo que ya ha dibujado las pistas.
2 x tapones de batería, como los botones de doble, como en la imagen. Puede ser comprados o sacados de viejos juguetes.
Herramientas:
Pinzas
Cortadores de alambre
Alguna herramienta de desmontaje del cable
Soldador y estaño
Pistola de pegamento caliente
Multímetro
Protoboard
Destornilladores
Broca de un taladro y una de 5 mm. (o el diámetro del fototransistor tiene)
Broca de 1mm opcional.
Soporte de taladro opcional.
Marcador permanente opcional, este si va a homemake la Junta Directiva de la amp.
