Curva/hackear un ratón óptico para escuchar texturas superficiales. (2 / 7 paso)

Paso 2: Dar DC para led

Debemos cortar las pistas de cobre de + y - del led en el tablero original del ratón.

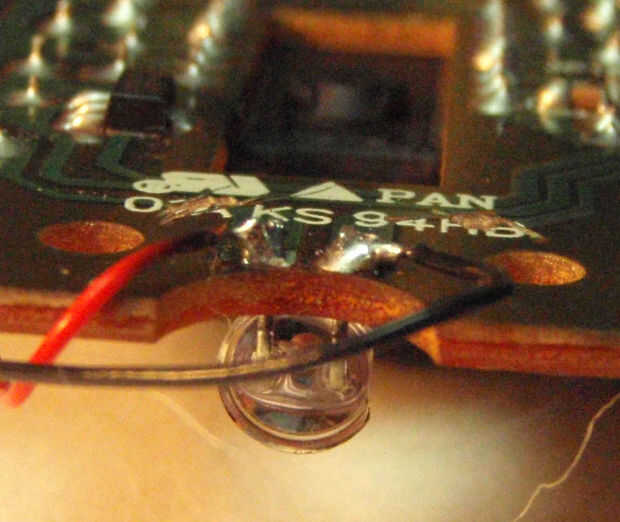

Luego suelde cables finos a los pasadores led darles corriente DC de la placa casera del paso 7.
cables de 10 cm son ok. Soldadura + del led a PST3. Como ver en el circuito de dibujo.

PST3 debería ser de alrededor de 300 ohmios, no hacen mucho menos que esto o se queme el led y tendrá que reemplazarlo o empezar de nuevo en otro ratón.
Solo puede utilizar una resistencia de 330 ohmios en lugar de la PST3.
Lo pongo para asegurarse de obtener el brillo de la mayoría de los led.
