Paso 2: Cómo funciona

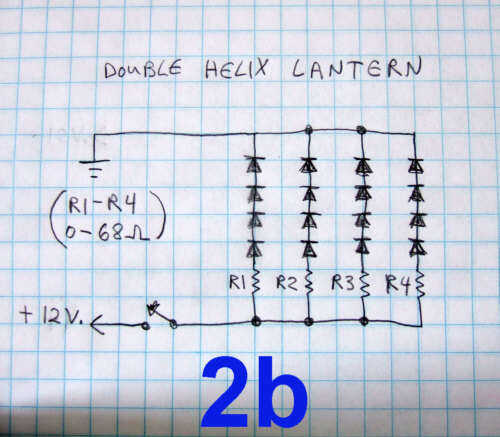

La linterna se diseña para funcionar fuera de 12 voltios, pero se puede convertir fácilmente a energía de batería portátil. Como es, poderes conjuntos de cuatro LEDs en serie. Un resistor de caída en serie con el LED sigue la corriente a través de cada led a 20 mA o menos. Puede utilizar cualquier LED estándar que desee. Pero usted tendrá que ajustar la resistencia de caída para cada cuatro LEDs como varían en resistencia según el color y el tamaño del led. Se puede utilizar cualquier número de cuatro LEDs conectados en paralelo como la corriente total no supere la capacidad de carga de tus hilos del cable de alimentación. Para este proyecto he elegido cuatro juegos de cuatro LEDs.
Opté por usar LEDs de montaje superficial PLCC2 para mantener el perfil plano de la curva de circuitos y porque son los LEDs de montaje superficial más fácil soldar una luz brillante que. Originalmente usé cuatro LEDs blancos que requirió un 68 ohm resistor de caída. Entonces decidí quería una luz más azul y cambió a tres blancos y uno azul. La resistencia adicional del azul led significaba que no necesitaba ningún resistencias para mantener baja la corriente así que puse en algunas resistencias de 1 ohmio principalmente para mostrar donde las resistencias de caída tiene que ir en el circuito.
Energía de la batería
Para convertir en energía de la batería puede instalar una batería de nueve voltios en la base y retire un Led de cada conjunto para que sean sólo tres LEDs en serie. Los tres LEDs blancos en serie que probé, funcionó en 14 ma sin una resistencia cae de nueve voltios. Con cuatro juegos de tres LEDs en serie, la corriente total es sólo aproximadamente 56 ma.
