Paso 3: Curva patrón de circuito
El patrón de

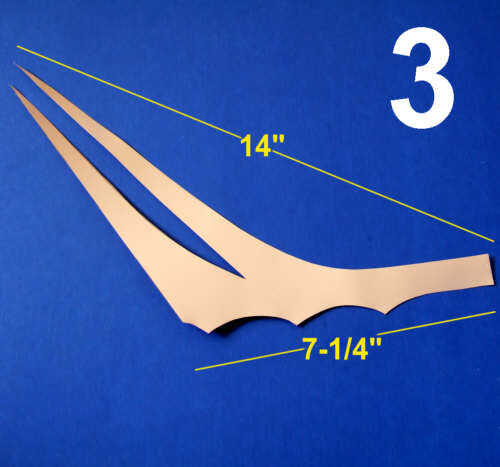

Pic3 muestra la forma y dimensiones de la sola placa de circuito que se utiliza para la linterna. Me gustaría primero hacer el patrón de tablero de tarjeta para comprobar si las dimensiones son correctas y se doblará en los lugares correctos.
El material de la placa de circuito es tan delgado (. 007") que en realidad se pueden cortar con tijeras normales. Puede entregar arena los bordes más suaves si quieres.
El diseño de
Dos capas de revestimiento de vinilo estante se colocan lado pegajoso en a emparedado de la placa de circuito. Esto proporciona la resistencia para grabado la Junta.

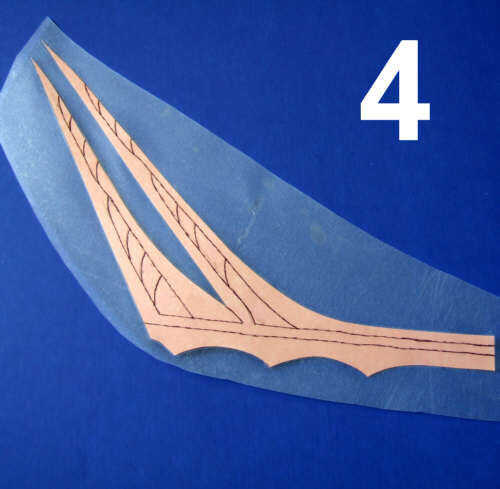

Pic4 muestra la disposición de donde se a cortado el vinilo. Me gusta el boceto a mano alzada los recortes en lápiz, hacer las correcciones necesarias y luego ir sobre las líneas con un sharpy.

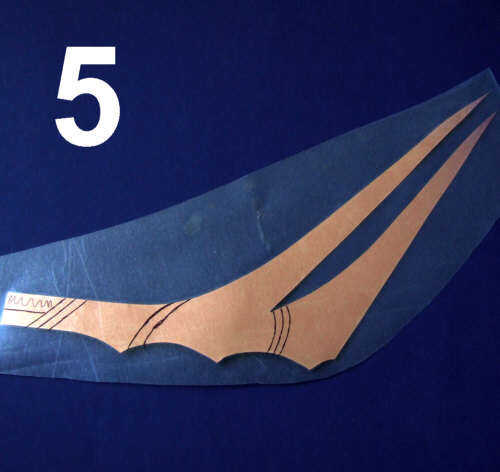

Pic5 muestra el patrón de corte en la parte posterior.
