Paso 4: Grabado de la placa de circuito curvo
El patrón de corte

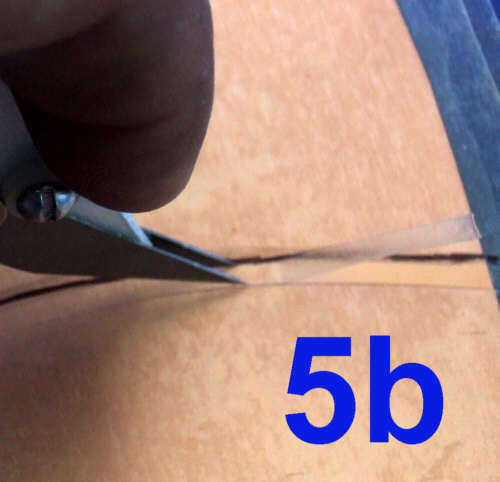

Pic5b muestra cómo el trazador de líneas del estante de vinilo se corta con un cuchillo de hoja doble y se quita una sección larga delgada. Esto se hace siempre que lo desee el cobre para ser grabado al agua fuerte lejos.

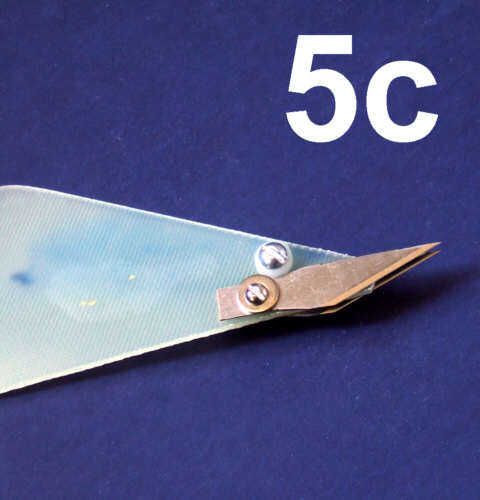

Pic5c muestra el cuchillo de doble hoja que se hace fácilmente empernando en dos cuchillos o exacto a cada lado de 1/16" FR-4 material de placa de circuito que tiene el cobre grabado de.
La Junta Directiva de la aguafuerte
Antes de grabado de la placa en solución de cloruro férrico, los bordes de corte de vinilo deben ser pulidos por lo que el grabador no puede supurar bajo. Pula frotando el extremo redondeado de un palito a lo largo de los bordes para asegurarse de que se adhieran bien. Todo puede estar inmerso entonces en cloruro férrico para alrededor de una hora a temperatura ambiente. Enjuagar la placa grabada muy bien con agua antes de que despegue el revestimiento de vinilo estante.
Limpieza de la Junta
Incluso con pulimento, algún grabador obtendrá bajo y mancha los bordes de los rastros de cobre. Utilizar la lana de acero fina para pulir a las manchas o impresiones de dedos sobre el cobre.
