Curvas de circuito de arte: Hacer una lámpara de LED de interruptor de contacto sin contacto (3 / 6 paso)

Paso 3: Hacer curvado de placas de circuito

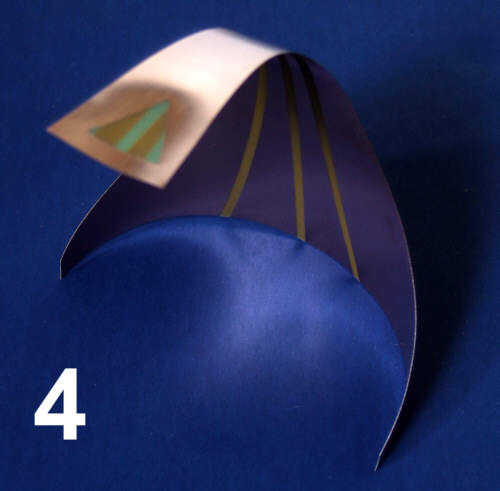

Circuitos de curvas pueden hacerse fácilmente utilizando el material del tablero de circuito muy fino disponible en electrónico Goldmine. También lo he visto en EBay. Es cobre revestido fibra de vidrio de sólo. 007" de espesor. Funciona como cualquier otro circuito excepto que es tan delgada puede ser doblado y por el revestimiento de cobre maleable en ambos lados, llevará a cabo su forma doblada. Es muy flexible y puede incluso doblarse para formar un anillo que se ajusta a un dedo. Doble demasiado, sin embargo, y encajará como una ramita.

El material del tablero de circuito flexible puede grabarse por cualquier método convencional de circuitos que usted prefiera. El método que utiliza para la creación de una resistencia es muy sencilla y rápida. Tomé liner barato estante claro que es pegajoso en un lado y el tablero revestido cobre entre dos capas del revestimiento del estante de vinilo laminado.

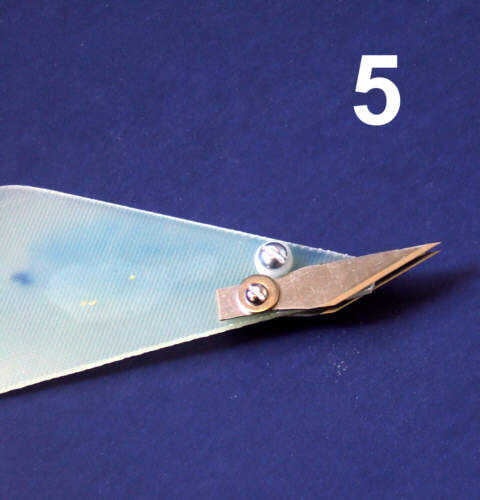

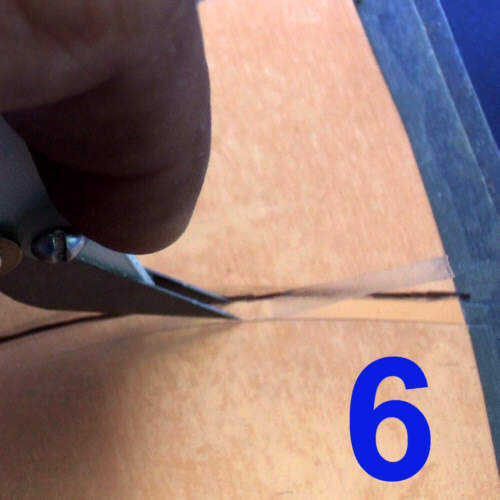

Entonces tomé un cuchillo de doble hoja que hice (ver pic5) empernando dos cuchillas exactas o a los lados de un circuito impreso de fibra de vidrio con cobre grabado de. Pic6 muestra cómo cortar a donde quería a grabar el cobre. Puede cortar líneas curvas o utilice una regla para guiar la cuchilla doble y cortar líneas rectas.

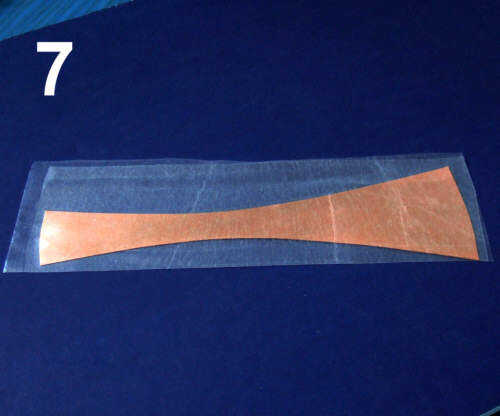

pic7 muestra el cuerpo principal de la lámpara laminado con revestimiento de plataforma antes de corte, grabado y flexión. Es 12" de largo.

Por supuesto puede grabar circuitos muy precisos y complejos. He optado por utilizar las superficies curvas para montaje de LEDs y de la insumos para crear un circuito simple como el cuerpo principal y la estructura. Es la parte más intrincada y detallada del circuito es un módulo de circuito rápido hecho en fibra de vidrio perfboard. Ver el siguiente paso.
