Curvas de circuito de arte: Hacer una lámpara de LED de interruptor de contacto sin contacto (5 / 6 paso)

Paso 5: Circuito detalles

Utiliza un estándar de enchufe del USB de una camara vieja. Si se corta el enchufe más pequeño que va a una cámara u otro dispositivo encontrará cuatro alambres. El negro es generalmente la tierra y el rojo es el + 5 voltios que suministra el USB. Verifique con un voltímetro para asegurarse de que tienes los cables adecuados para la energía. Los otros dos cables son para comunicarse con la PC y pueden ser ignorados.

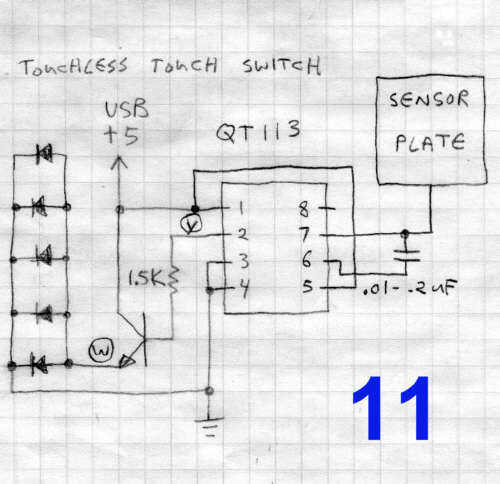

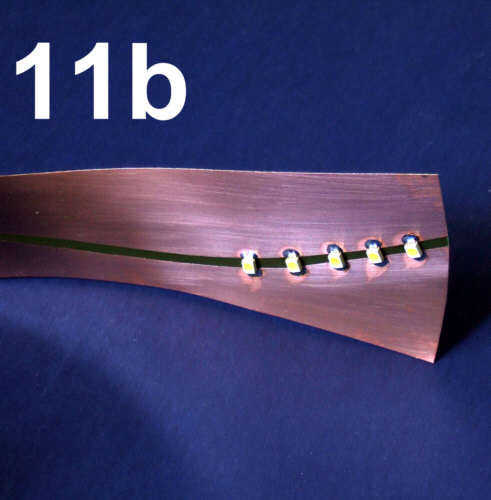

PIC11 muestra los detalles del circuito. El qt113 conduce un transistor de NPN 2n2222 que enciende los LEDs de 5 que están conectados en paralelo (pic11b). La base resistencia limita la corriente a los LEDs de menos de 100 ma. He utilizado LEDs de montaje superficial blanco pero podría usarse cualquier LED blanco.

Con pernos de 3 y 4 a tierra que el interruptor se enciende en el primer toque y apagado en el segundo toque. Si te conectas a 3 y 4 a + 5 voltios el interruptor permanecerá encendido solo mientras estés cerca o tocando el sensor.

Yo originalmente grabado la parte de atrás de la 12" lámpara de circuitos a la placa del sensor. Porque el circuito es tan delgada, creó la capacitancia excesiva y no funcionó. Así que hice una solución y había montado la placa triangular en la base delantera de la lámpara.
