Paso 13: cableado
![]()
![]()
![]()
![]()
![]()

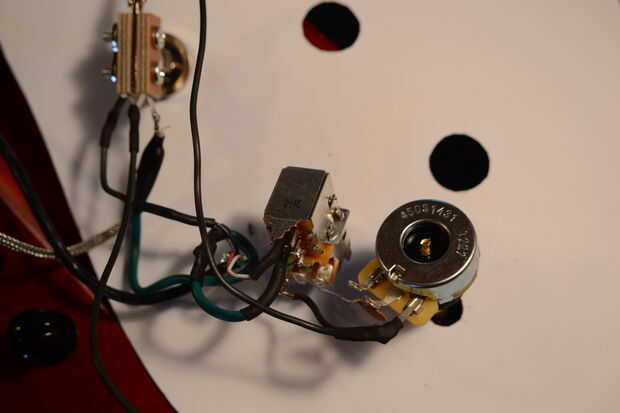

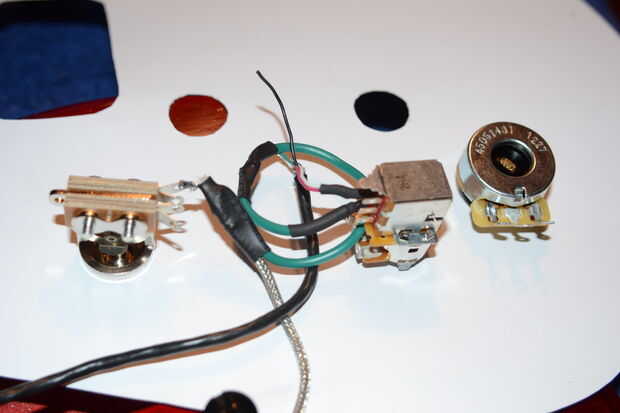

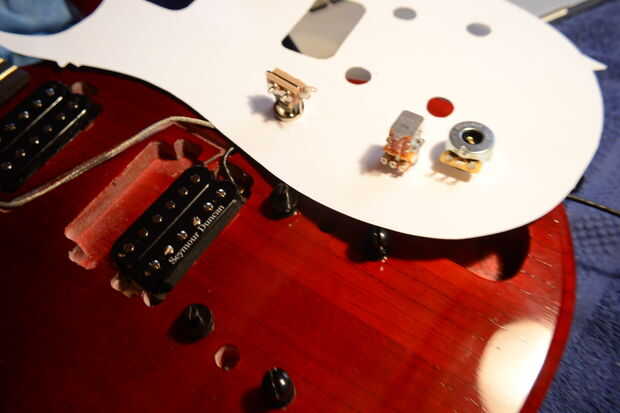

decidí ir con una perilla de 2, 1 interruptor de configuración. Más específicamente, un pote push-pull, una olla regular y un 3 vías interruptor de configuración. El interruptor de push-pull se va a crear una bobina aprovechando el efecto. Para el espacio todo, meto todo en una impresión común de tarjeta impresa de la guardia de la selección. Utilicé un esquema de la Página Web de Seymour Duncan. Tienen más o menos cada arreglo que se puede imaginar.

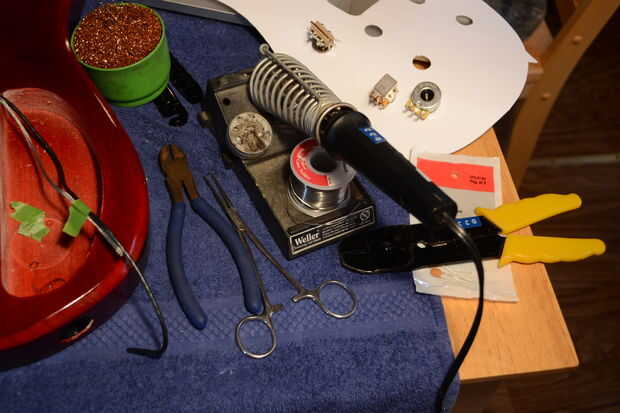

Para este paso, usted necesitará:
soldadura de hierro
peladores de alambre
pistola de calor
algunos soldadura

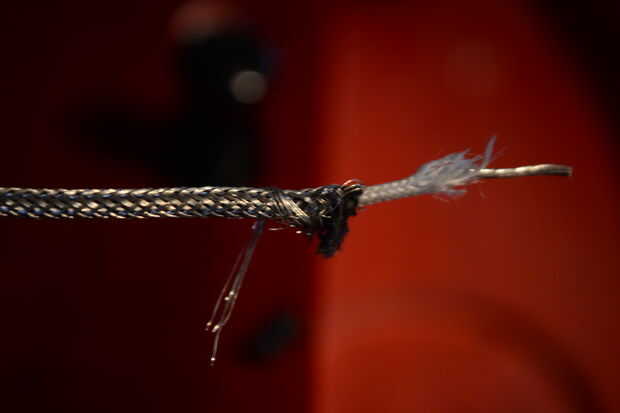

Algunos cables
encogimiento del calor
Push-Pull potenciómetro 500k
Potenciómetro de 500k
.047 uF Capacitor
No voy a entrar en profundidad en la soldadura ya es todo un instructivo en sí mismo, y ya hay muy pocos en este sitio.
