CustomKeys (6 / 8 paso)

Paso 6: Montaje de amplificador

Arme el circuito amplificador según los esquemas suministrados *. Asegúrese de ver los pins de lo MOSFET para asegurar que conecta al desagüe, fuente y puerta de las piezas correctas del circuito.

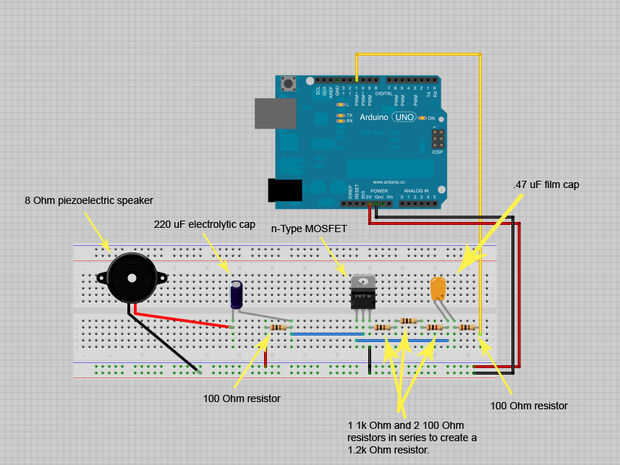

* El esquema con imágenes fue hecho con Fritzing http://fritzing.org/

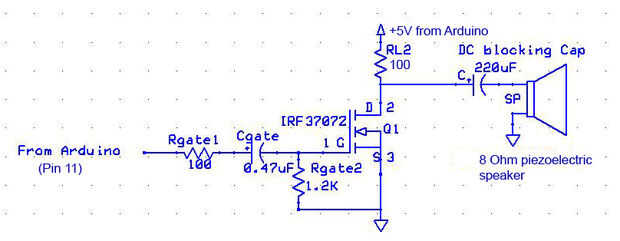

* He encontrado el otro esquema en un hilo del Foro de Arduino y modificado. Crédito va al cruce de usuario: http://forum.arduino.cc/index.php?topic=22678.0
