Cwik Clock v1.0 - un reloj binario de Arduino (10 / 15 paso)

Paso 10: Adiós prototipo, producción de Hola

Aunque no es necesario, crear un circuito de producción se libera el Uno para otro proyecto. Teóricamente significa que también podrá crear una tabla más pequeña, ya que no necesita una conexión USB u otros componentes que no son utilizados por el reloj Cwik! Pequeño de una Junta de producción puede hacer se reduce a su capacidad de soldadura en zonas estrechas y la forma que se construye su PCB.

El esquema
El esquema de las placas Arduino están disponibles para descargar y utilizar (por favor tome un momento para agradecer a la gente en Italia para hacer la fuente abierta de hardware también!), pero yo he optado por un enfoque mucho más perezoso; Guía de "configurar un Arduino en un protoboard" escrito por Carlyn Maw y actualizada por Rory Nugent como mi guía (por favor tome un momento para agradecer a Carlyn y Rory!). Siguiendo a lo largo hasta el final del paso 3 (pero usando nuestro programa en el ATmega), deben ser capaces de replicar el circuito hecho en el paso anterior sin tu Arduino Uno.

El circuito de

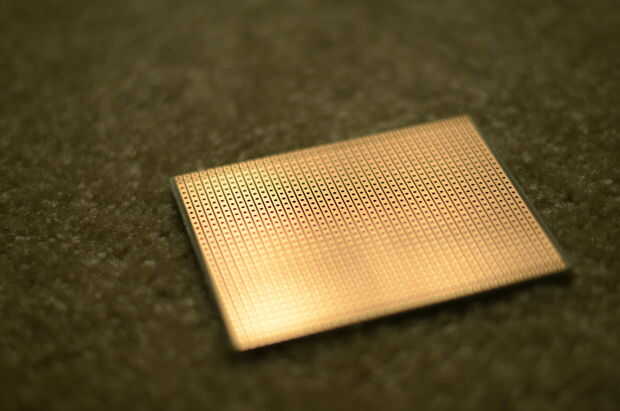

Depende de usted determinar cómo transformar ese circuito en algo más permanente. Decidí ir con un tipo de perfboard, usando un cuchillo para cortar las líneas de cobre cuando sea necesario. Otras opciones son grabar su propio circuito, o tiene una empresa imprime tu circuito.
