Cwik Clock v1.0 - un reloj binario de Arduino (12 / 15 paso)

Paso 12: Preparación de los componentes

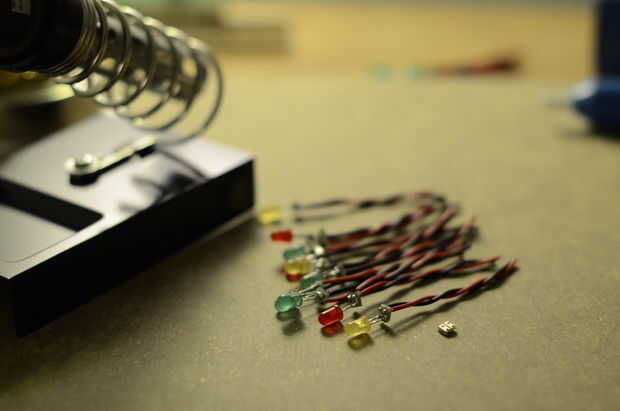

The LEDs

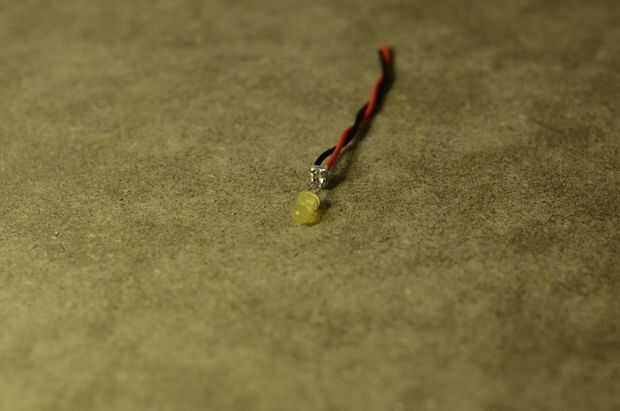

En lugar de soldar los LEDs directamente a nuestra tarjeta de circuitos y riesgo equivocarse las alturas de los LEDs en la superficie del reloj, he opté por conectar los cables a la parte posterior. Hice esto corte de 14 plazas de 2 x 2 perforboard, para que los ánodos y cátodos pueden conectarse a los cables fácilmente.

Los potenciómetros
Intentó recortar el cuerpo y el eje de los potenciómetros en un esfuerzo para ahorrar en espacio, pero terminó matando. Ya corté algo era crítico (que no creo que sucedió), o la unidad tiene demasiado calor durante el corte y algo frito. No recomiendo modificar los potenciómetros en la medida de lo posible!

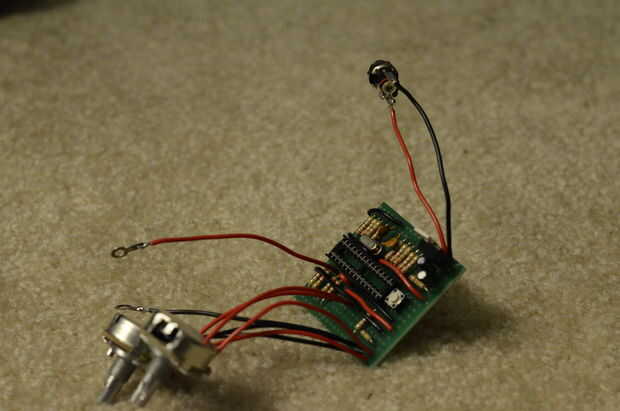

La Junta de Perf

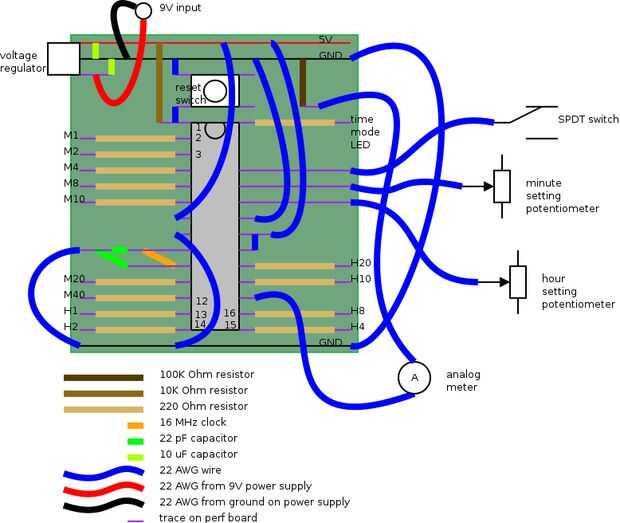

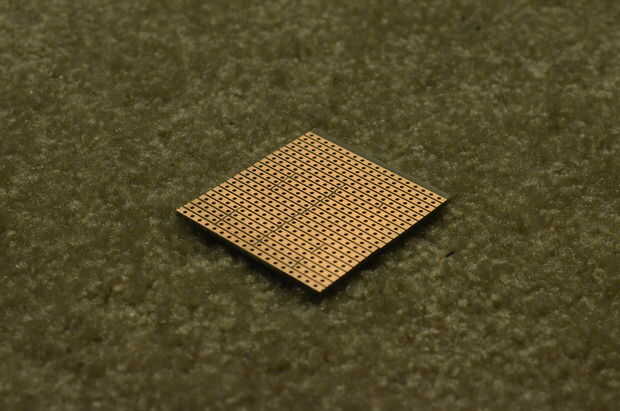

Usted puede anotar fácilmente los rastros con un cuchillo afilado. Efectivamente corté una forma de "V" en la parte superior para que sería realmente quitar aproximadamente 0,5 mm de cobre, en lugar de solo corte y con la esperanza de que no cortas las 2 secciones. Asegúrese de que la resistencia entre las secciones de cortes es muy alta (es decir, no pone en cortocircuito) para estar seguro. Ver las imágenes para la colocación de todos los componentes en el perfboard, pero antes de empezar, asegúrese de que usted sabe que pins en el ATmega ir donde ya probablemente sentará en el lado de cobre no. Cometí el error de cortar algunos rastros antes de darse cuenta que el chip ATmega se sentaba en el otro lado de mi Junta de perf, significando que las clavijas espejarse. Por suerte pude recuperar.

El SPDT interruptor y potenciómetro debe tener un extremo atado en el riel de 5V y el otro extremo unido al carril de tierra. Además, todos los LEDs (M1, M2... M20, M40, H1, H2... H10, H20 y el modo de tiempo LED) necesitará el ánodo conectado a las etiquetas en el dibujo y el cátodo conectado a cualquiera de los carriles de tierra.
