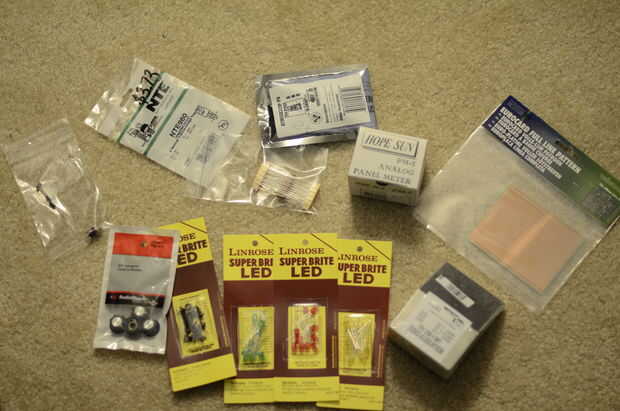

Paso 1: Materiales necesarios
El Arduino Uno basado en circuito (utilizado para la mayoría de los pasos):
-1 x Arduino Uno
-14 x LEDs, 2Vf a 20mA
resistencias -14 x 220 ohmios

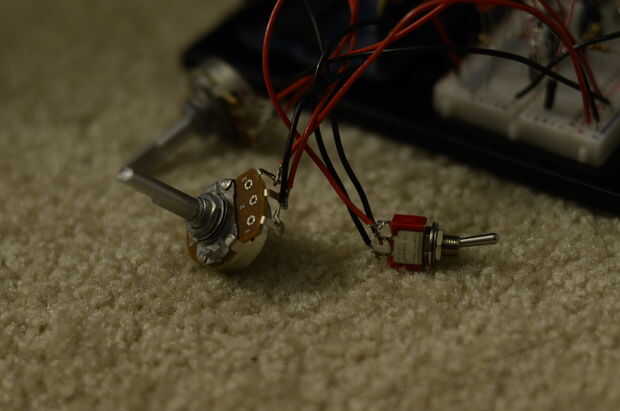

-2 potenciómetros de x (preferiblemente lineal y realmente puede ser cualquier resistencia, pero 10K o 100K Ohm hará bien)
-1 x interruptor SPDT
-1 x 50 metro analógico uA/amperímetro
-1 x 100 K resistencia de Ohm
El circuito Final (reutiliza todo lo de la lista anterior, pero ahora nos estamos haciendo una placa de Arduino en lugar de utilizar la ONU):
-1 x ATmega328P-PU (o tirar de uno fuera de su Uno, pero te vas a querer sustituirla por)
-1 x caja de proyecto, la pintura si se desea
-alambre (yo usé cable AWG 22)
regulador de voltaje -1 x 7805 (5V)
-1 x 10 K resistencia de Ohm
-2 x 10 uF capacitor
-2 x 22 pF condensador
cristal de reloj -1 x 16 MHz
-x 1 momentáneo normalmente abierto ("off") / interruptor de botón
-2 pomos x, que caben en los potenciómetros

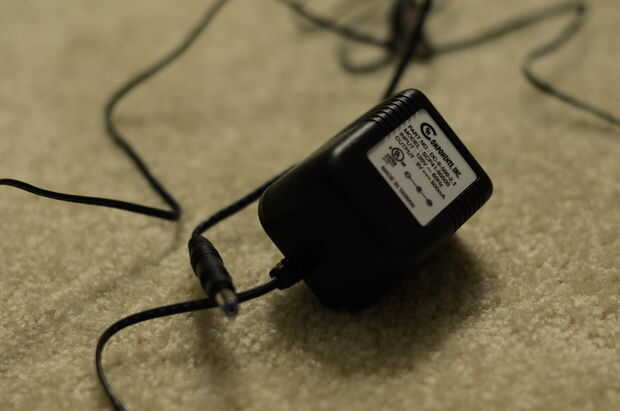

-1 x 9V fuente de alimentación
-1 jack hembra de x para la energía de la fuente
Junta Directiva - perf
-2 x LED (opcional, estos son totalmente inusitados, pero forman una cuadrícula de 4 x 4 de LED con 13 LEDs de tiempo, y el modo de ajuste 1 LED)
-14 x LED clip de montaje (o 16 Si utilizas los 2 LEDs ficticios mencionados directamente, pero estos clips de montaje son totalmente opcionales)
-1 x 28-pin zócalo para montar el microcontrolador (opcional pero altamente recomendado si va a ajustar para el error en el paso final)
