Cwik Clock v1.0 - un reloj binario de Arduino (3 / 15 paso)

Paso 3: Alimentación de los LEDs

Los pernos digitales de la Arduino Uno salida 5V DC. He comprado 2Vf a LEDs de 20mA, por lo que los siguientes cálculos corresponden a estos valores. Vamos a calcular qué tipo de resistencias se necesitarán en serie para encender los LEDs usando ley de Ohm.

V = IR
R = V / I
R = ([tensión suministrada por Arduino] - [caída de voltaje en LED]) / 20 mA
R = (5V - 2V) / 0,02 A
R = 150 Ω

Esto significa que la resistencia debe ser 150Ω. Sin embargo, es bastante común utilizar resistencias de 220Ω, y algunas personas usan aún más. Cuanto mayor sea la resistencia, menor intensidad de lo LED, pero mayor será el ahorro de energía (pero en algún momento, la resistencia muy alto y allí no es suficiente voltaje para alimentar el LED). Por lo tanto, para encender un solo LED, basta conectar en serie con una resistencia de 150Ω (o 220 seguro), aplicamos 5V al ánodo y adjuntar su cátodo a tierra.

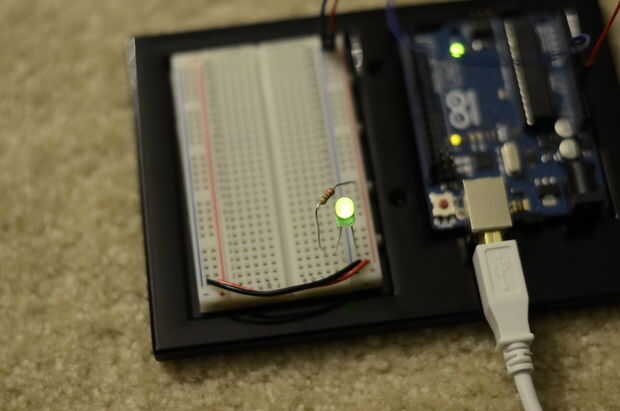

En el diagrama se puede ver el Arduino Uno encender un solo LED. Ningún programa necesita ser cargado en el tablero ya que apenas nos estamos conectando directamente al pin de 5V.

Para hacer la pantalla del reloj, requerimos 13 LEDs (como se muestra en el paso anterior), cada uno conectados a su propia resistencia 220Ω.  En lugar de energía los LEDs de los pines de 5V, nos va ser enganche les hasta los pernos digitales de la ONU en el próximo paso (de modo que podemos darles vuelta encendido y apagado que queremos).
