Cwik Clock v1.0 - un reloj binario de Arduino (8 / 15 paso)

Paso 8: Visualización de segundos en un medidor analógico

Un amperímetro es un medidor que está conectado en serie con el circuito, y thoeretically tiene resistencia 0 (y un voltímetro conectado en paralelo y teóricamente tiene resistencia infinita). Lo importante al comprar su amperímetro es la corriente máxima que mide. Para la oscilación de la aguja al 100%, tu circuito debe dibujar tanta corriente. 1 A (o amperios) de corriente es suficiente para causar lesiones graves (me han dicho es suficiente para detener su corazón). Aparte de que es peligroso, probablemente no será capaz de generar tanta corriente de nuestro circuito. Según este artículo, pueden hacer salir la mayoría de microcontroladores sobre 5 mA de corriente, algunos menos, así que usted debe comprar un amperímetro cuyo valor total (100%) es inferior a 5mA.

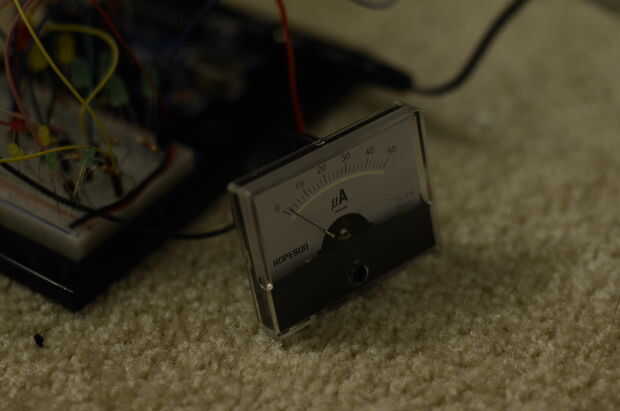

He comprado un amperímetro de 50uA. Si tuviera que alimentan este amperímetro sin un resistor limitador de corriente de 5V (que es la fuente de los pines digitales del Arduino), probablemente vería la aguja swing a (o pasado) 100% y la mayoría probablemente dañar el medidor. Para lo que la resistencia es necesario, vuelva a la ley de Ohm.

V = IR
R = V / I
R = 5V / 50uA
R = 5V / 0.000050 A
R = 100KΩ

Por lo tanto, conectar una resistencia de 100KΩ en serie con el amperímetro y aplicando 5V al circuito causaría la aguja a permanecer con seguridad en el 100%.

El medidor para mostrar una fracción de 100% se realiza simplemente mediante el uso de PWM (modulación de anchura de pulso). Usted puede leer para arriba en él, pero aplicando 5V y 0V alternando en una proporción de específicos, usted puede conseguir efectivamente la aguja a permanecer en cualquier posición entre 0 y 100%. Debido a cómo se construye el metro, el movimiento de la aguja es natually humedecido y no ves ningún pulso o variación de la aguja!
