CxemCAR 1 - coche de RC de Control Android por Bluetooth (5 / 6 paso)

Paso 5: montaje

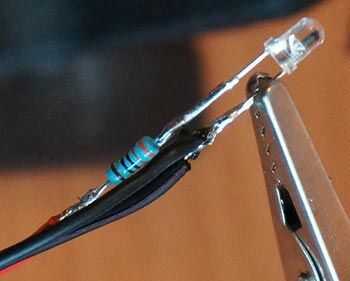

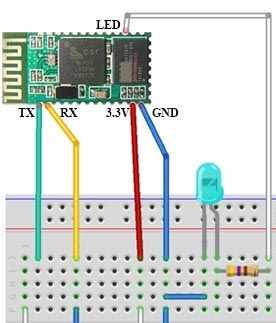

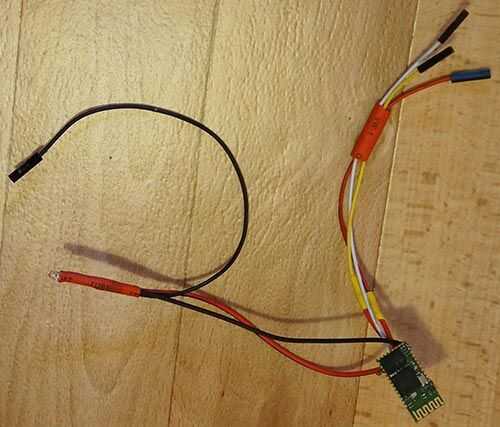

I soldado un módulo Bluetooth al FEZ Panda 2 y la luz de estado led. Para la comunicación entre Arduino y Bluetooth, Lee este artículo: Arduino y Bluetooth. Módulo HC-06 en el tubo del encogimiento del calor 10 mm. LED de Estado Bluetooth con resistencia de limitación de corriente (calculadora) también fueron colocados en el tubo del encogimiento del calor.

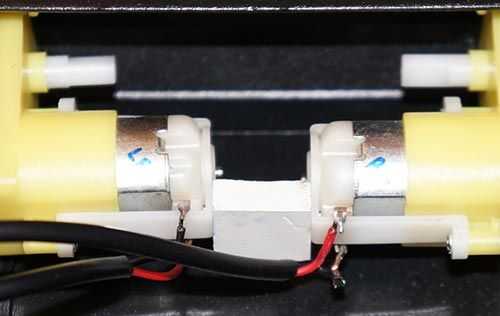

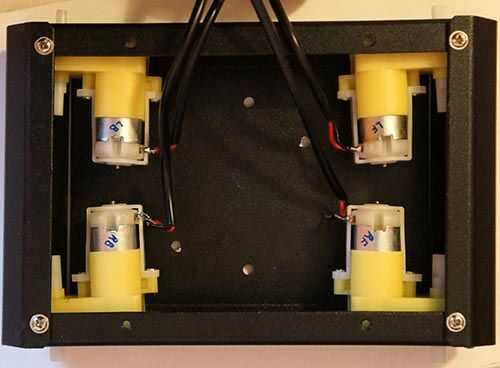

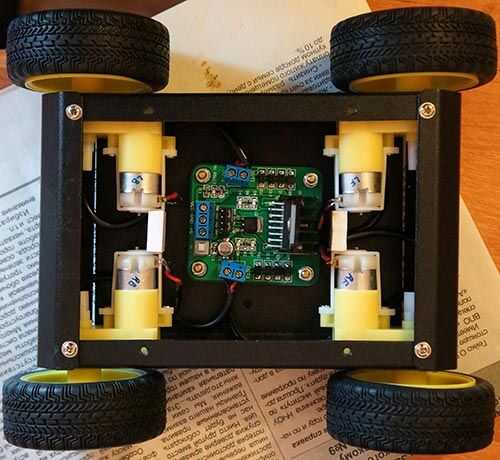

Motores de corriente continua de potencia son de la 3xLi-Po de la batería 3.7V 1100 mAh. El controlador es alimentado por una sola 3.7V batería Li-Po (aunque requiere 5V, pero funciona bien en 3.7V). Fuente de alimentación del módulo Bluetooth está tomado de la Junta de FEZ.
