En primer lugar, leer el artículo de EML para asegurarse de que se siente a gusto con la electrónica. Tuve un montón de cuestiones que el temporizador 555 para activar confiablemente el 4017, acostumbrados lo 9v LED intermitente del circuito del sitio de Bill Bowden , que trabajó mucho mejor (para mí). Utilice los siguientes valores de los componentes: R1 = 10K, R2 = 100K, C1 = 0.47uF

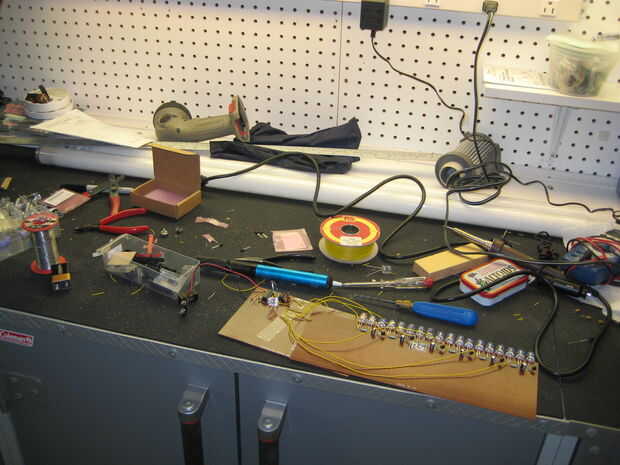

Construí mi circuito en dos piezas de la placa perforada:
1) una pieza larga con 3 LEDs por canal plus el resistor, condensador, circuitería de transistor que da el LED su efecto 'resplandor'.
2) un pequeño fragmento con el 555 y 4017, que fue formado para caber en una lata Altoids junto con una batería de 9V.
