DA OTF cuchilla oculta (2 / 5 paso)

Paso 2: Montaje (caso, paletas y hoja)

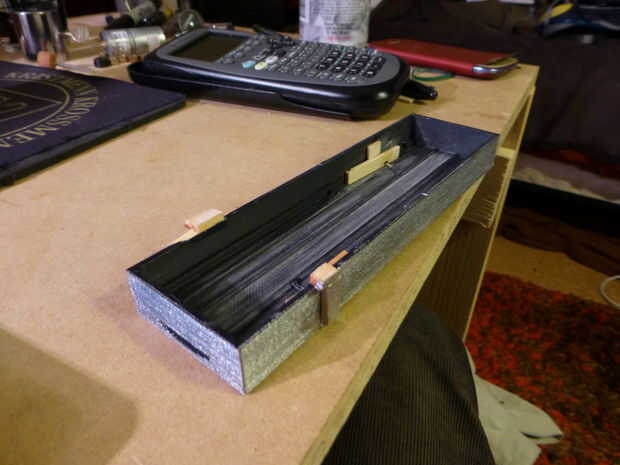

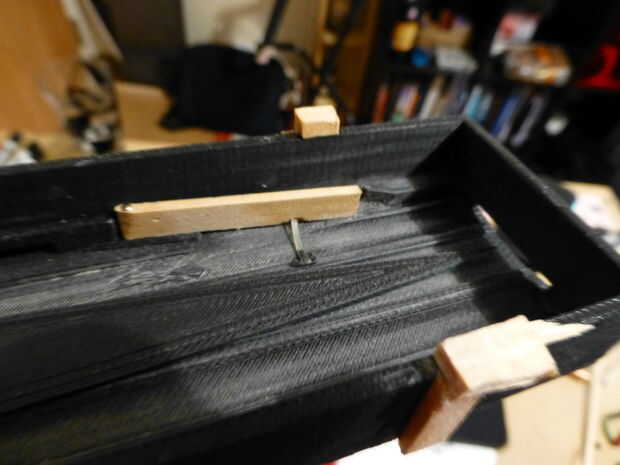

El primer paso para la Asamblea es pin en las paletas en el caso base. Los orificios de las paletas ya está impreso en la pieza. Si son demasiado pequeñas para tus pins, puede que necesite utilizar un micro Dremel broca para agujero a través. Si se desea, es fácil de cortar una de la madera de modelado. Usted tendrá que usar 2 remos; uno para cada extremo de la caja.

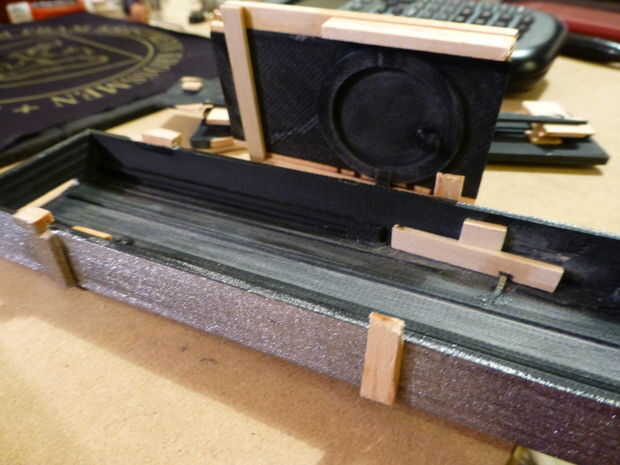

Una vez que las clavijas de sujetar las paletas en su lugar, deslice la hoja en la caja también. Planeará muy suavemente (debe sentirse como flota) a través de la pista. Si no siente este suave, utilice un papel de lija muy fino para suavizar hacia abajo.

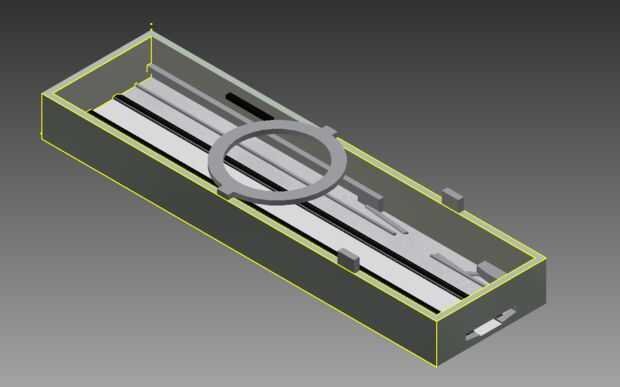

También, en caso de que están siguiendo mi 3D piezas impresas, debo señalar aquí que imprimí la imagen del espejo de la hoja que necesitaba. Para corregir esto, ya sea espejo de la hoja I han demostrado o tallar a mano la forma adecuada y se acumulan y el material que falta por pegar una pieza adecuadamente en forma de madera a la hoja donde desea agregar el material.

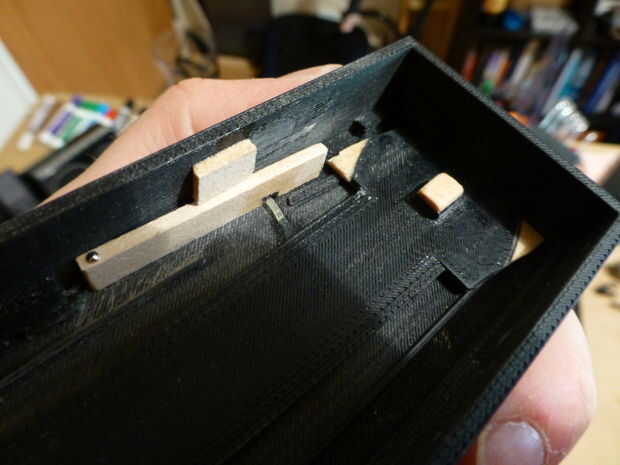

Asegúrese de que las paletas de ajustarse perfectamente contra la hoja con tal vez 1-2 mm de espacio entre la paleta y los bordes del extremo de la hoja. Si no, que tenga que volver a hacer las paletas. Doy este Consejo, en caso de que usted está haciendo el mecanismo manualmente en lugar de utilizar piezas impresas 3D.

Voy a romper este paso en varias partes para que las imágenes aparezcan más relevantes.

Aquí está el video que he mencionado más arriba.
