Paso 1: Toma de corriente y cables cruzados
Este es el diagrama del pinout para el chip de ATtiny84:
Cada dado se compone de siete LEDs y usa cuatro pernos digitales, arreglados como este:

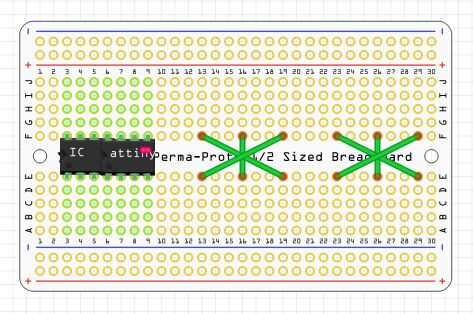

Montar el zócalo del IC con la muesca de alineación hacia la derecha.
La línea rosa en la IC es la marca de alineación para la IC, irá a la derecha cuando la IC se ha instalado.
Suelde los cables cruzados como se muestra.
