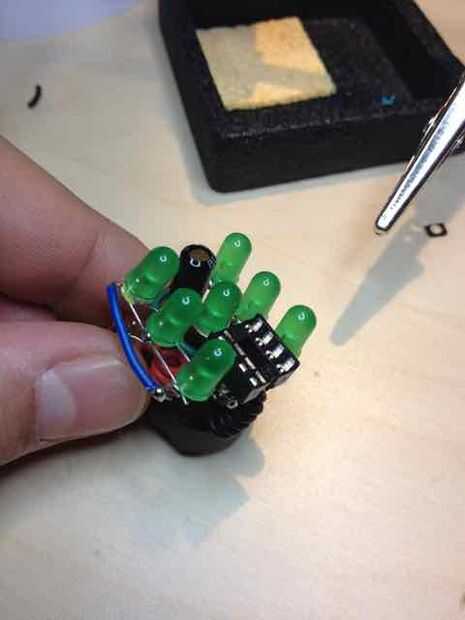

Paso 1: Cableado de los dados

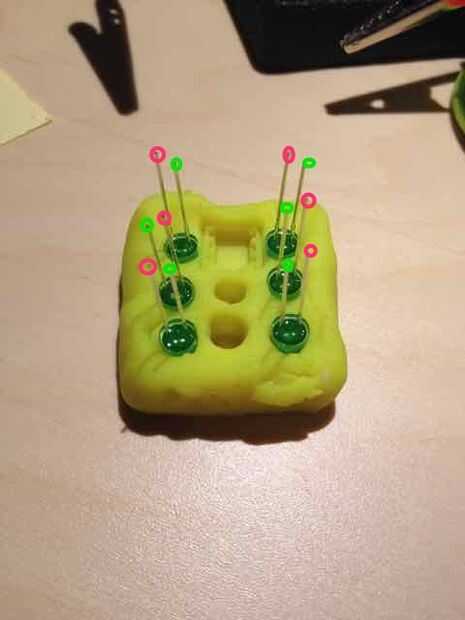

Charlieplexing:
La regla útil para definir el número de leds que se puede conducir con un número de pines:
(nbpin x nbpin)-nbpin
Con 4 pines es posible conducir 12 LED, con leds de 3 pines sólo 6. Necesitamos manejar 7 leds == > necesitamos utilizar 4 pines.

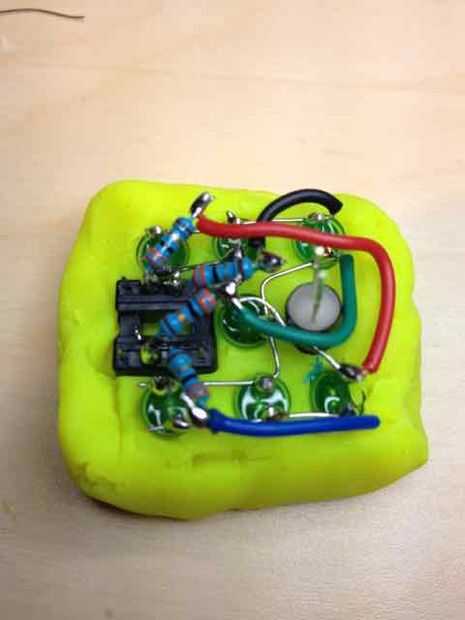

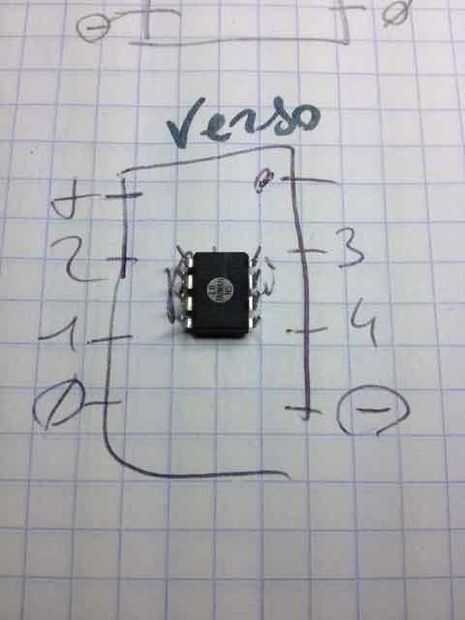

Utilizan el zócalo Attiny para simplificar el cableado.

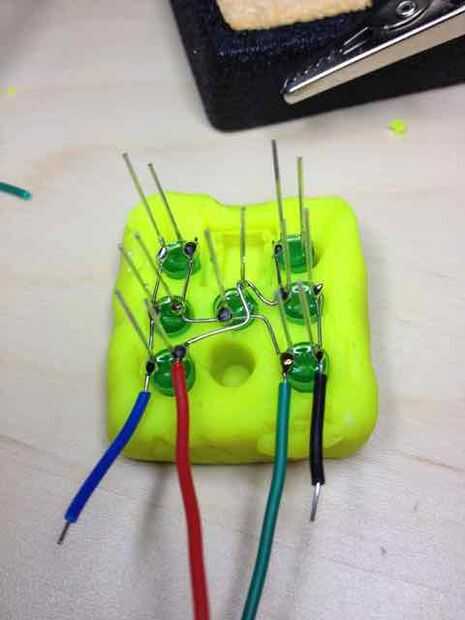

ATtiny Pin 1 - resistencia - línea 1 (azul)
ATtiny Pin 2 - resistencia - línea 2 (verde)
ATtiny Pin 3 - resistencia - línea 3 (roja)
ATtiny Pin 4 - resistencia - línea 4 (negro)
en un segundo tiempo cable de la batería de botón.
ATtiny gnd - botón de batería (-)
ATtiny Pin + - sensor de inclinación - batería (+) del botón
Usar el sensor de inclinación como un interruptor.
