Paso 8: La caja impresa 3D
La gran pantalla de 7 segmentos tiene tolerancias flojas... cada uno es diferente. Para conseguir que encaja perfectamente el cuadro había puesto en un escáner (boca abajo) y remontar el análisis resultante en Illustrator - creación de vectores que se alinearon con los segmentos y el perímetro. He añadido unos 2mm de espacio sólo en caso.

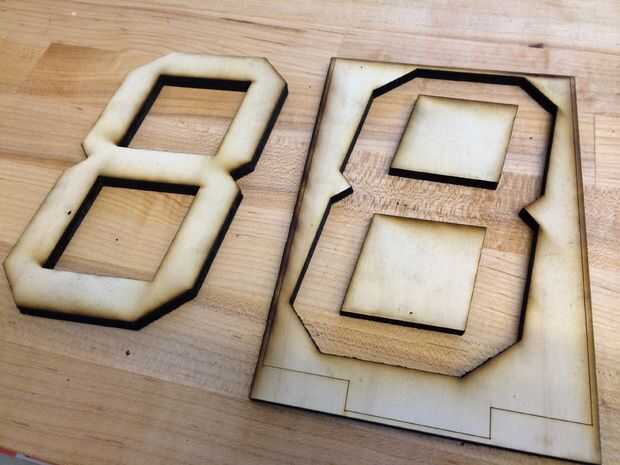

Entonces nos láser cortar el archivo vectorial para ver si cabe el componente 7 segmentos bien. Lo ha hecho.
Utilizando el archivo de vector importados en Inventor y construyó una caja alrededor de él. También puede usar Tinkercad, le permitirá importar vectores, los (que aquí hay un video explicando el proceso) sacan, y construir un cuadro alrededor de todo. Cada uno tiene sus herramientas favoritas, utilice lo que funciona para usted. Sugiero Tinkercad.

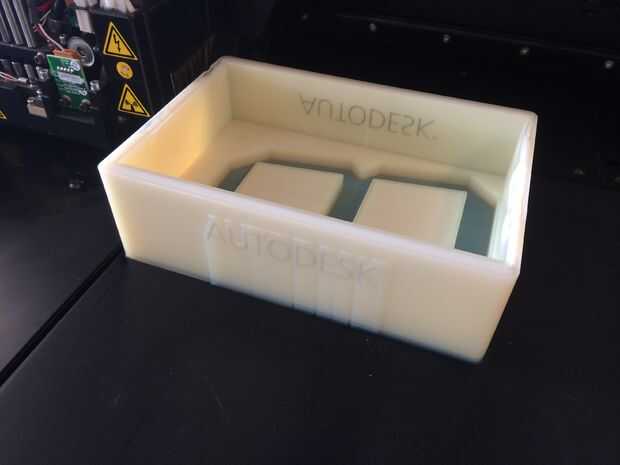

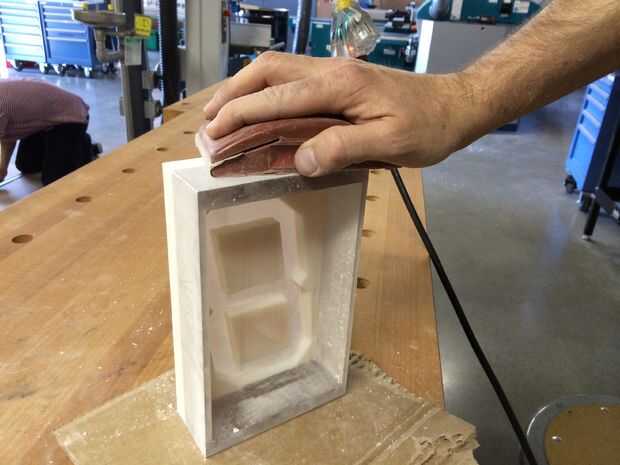

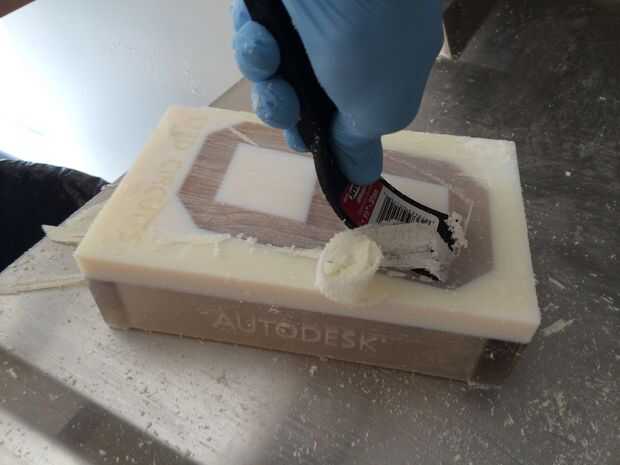

Una vez listo el modelo 3D imprime en un Objet Connex 500 con multimaterials, claro y blanco. 12 horas más tarde estaba listo para limpieza y lijado.
Una vez que la caja estaba lista hizo estallar en la electrónica, pegan al componente de 7 segmentos que sabía cabrían basado en la prueba láser. Unos globos de epoxy más adelante y la electrónica se llevaron a cabo firmemente en lugar.
