Paso 3: Pegado y corte.

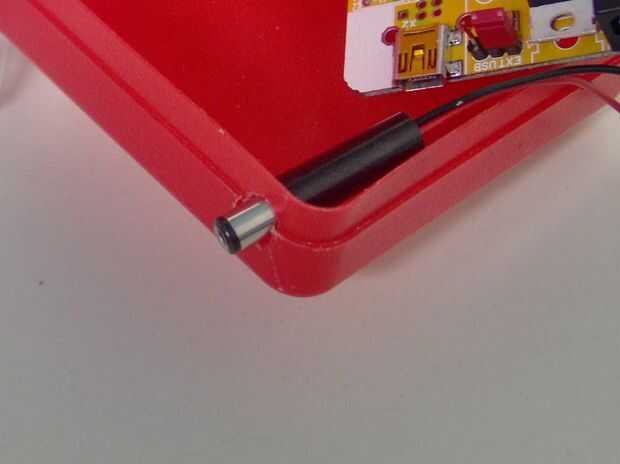

Medida que el cable de alimentación de arduino será y marque con un lápiz. Luego perfore un pequeño agujero en el centro.
Haciendo el agujero más grande hasta el enchufe (que está conectado a la batería) se entra a través de.

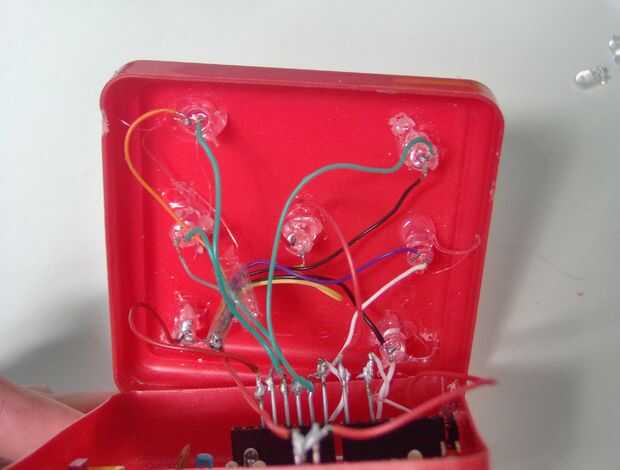

Ahora imagine una cruz en la mitad superior de su caja.

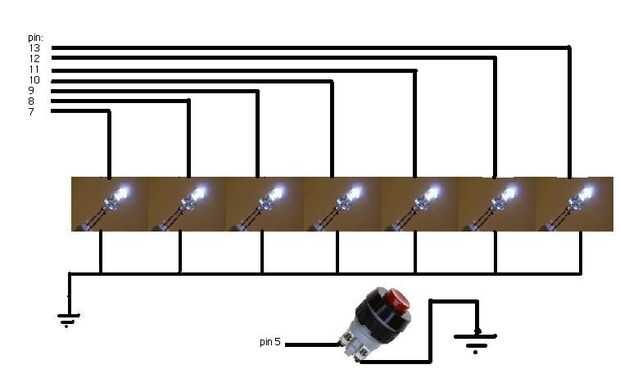

Posiciones de LED:
LED 0-Wil ser en el centro de la Cruz y wil ser conectado al pin 7
LED 1 - 13 pin, esquina derecha superior
LED 2 - medio derecha, pin 12
LED 3 - abajo derecha, pin 11
LED 4 - abajo a la izquierda, pin 10
LED 5 - medio a la izquierda, pin 9
LED 6 - superior a la izquierda, pin 8
Interruptor de selección ubicación, pin 5
Nota: Estos lugares son cuando la tapa esté cerrada!
