Dados digitales (5 / 7 paso)

Paso 5: Soldadura

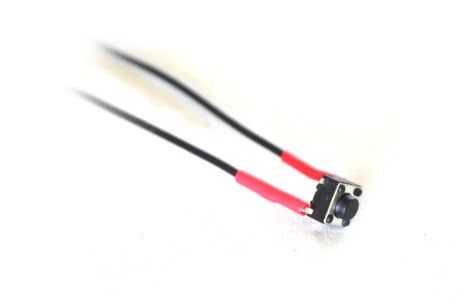

Ahora, conectar los dos cables al conmutador. Hemos utilizado algunos mangas de encogimiento de cabeza para detener los contactos que ponga en cortocircuito, pero se puede utilizar cinta otra vez. Tener los contactos corto no va a dañar nada, pero te hace Espruino creo que el botón ha sido presionado cuando no!

Soldar los cables a Espruino. Para las conexiones, consulte aquí:

Conecte el otro extremo a 'A1' a Espruino (para ello haría cualquier pin de datos)
Conecte un extremo del interruptor a una almohadilla marcada 3.3V (debería ser justo al lado de la A1)
En las luces, tome el extremo que marcó '5V, DI, GND' y separar los 3 sistemas de cables que corresponden a cada marca.

Conectar '5V' a 'VBAT' en Espruino
Conectar 'GND' a la 'Tierra' en Espruino
Conectar 'DI' a 'B5' en Espruino (para este necesitas un pin marcado SPI #_MOSI)

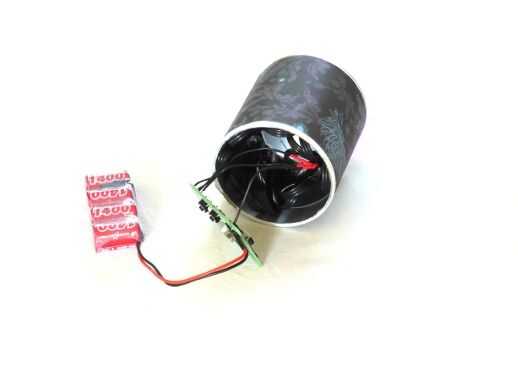

Listo - ahora puede conectar la batería!
