Paso 1: Conseguir una cabeza... er

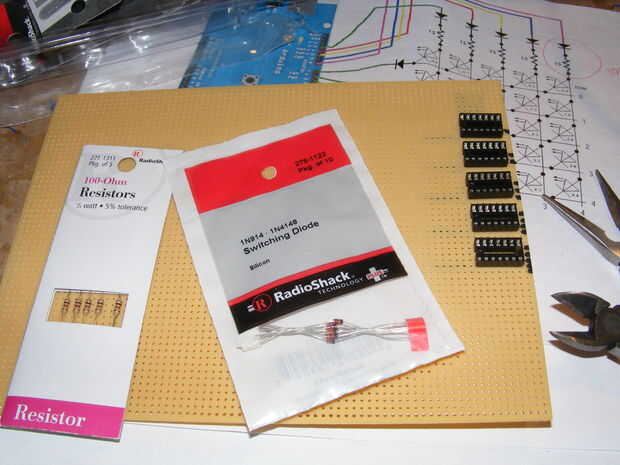

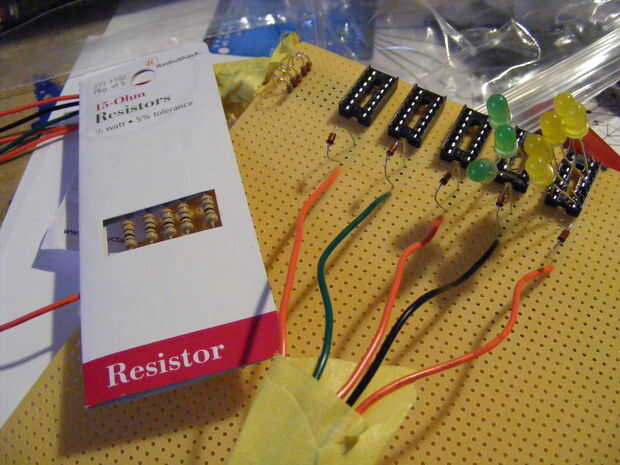

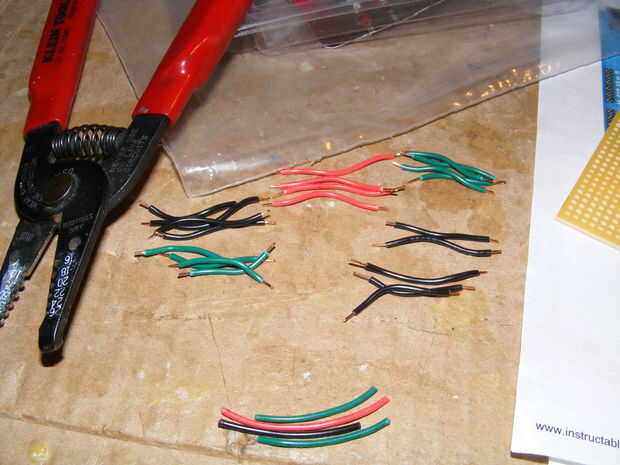

Reúnen sus componentes. Inicialmente tenía resistencias de 100 ohm para soldar en y volvió a ible encontrar que debo usar resistencias 15 ohm porque yo había construido la configuración con los diodos zener de protección de fuga de voltaje así que podía usar cualquier LED.
Queremos simplificar el cableado de la matriz. Conexiones a lo largo de un solo conductor se sueldan a un "bus".
En lugar de cableado del circuito, LED a LED a los componentes, sólo necesitamos sustituir un punto de entrada para los dos conductores del LED. Cuando se trata de 25 LEDs en este caso, que está destinada a ser un mal LED o una Junta de soldadura mal puede ser difícil de discernir.
Quería utilizar como encabezados en el Arduino porque usted puede conseguir plomos con un anillo de plástico en breadboards. Puede soldar los LEDs a un par de cables. Encabezados parecen caros en relación a los gastos de envío.
Estaba pensando conseguir conectores personalizados pero que parecía caro también. Sería demasiado apuro para salvar a algo como un conector IDE una Motherboard, Tarjeta madre y usar un cable de cinta IDE para conectar los LEDs.
También pensé acerca del uso de cable de teléfono RJ-12 para conectar los LEDs, RJ-45 para conectar los LEDs RGB de montaje superficial. Sería fácil engarce el conector en un extremo y soldar el LED al otro. Pero... keystone jacks salen a $2 por pop para hacer este proyecto sería forma de presupuesto. Un golpe hacia abajo del panel, tiras de terminator o un alambre de envoltura bloque funcionaría si tienes uno de sobra.

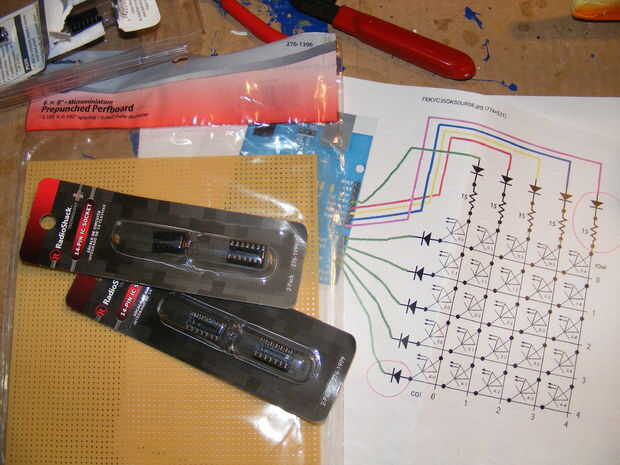

He ojeado a través de Radio aperitivos y no tienen cualquier encabezado. Entonces vi que la cosa más cercana era IC sockets. Puede que funcione. Tengo el pin 14 que ya podría necesito algunas otras conexiones de cableado. Usé 5 diferentes tomas de IC para aproximar el diseño de la matriz para facilidad de cableado y de referencia en lugar de utilizar un conector más grande y más largo.

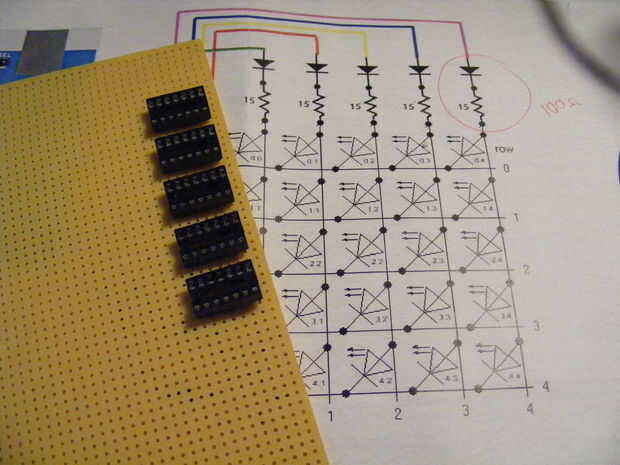

Con un poco de planificación y análisis, la parte inferior del zócalo del IC será el carril de tierra y tendría que puente las carreras verticales.
