Dance Pad con Color LED con Arduino (2 / 5 paso)

Paso 2: El circuito y la prueba

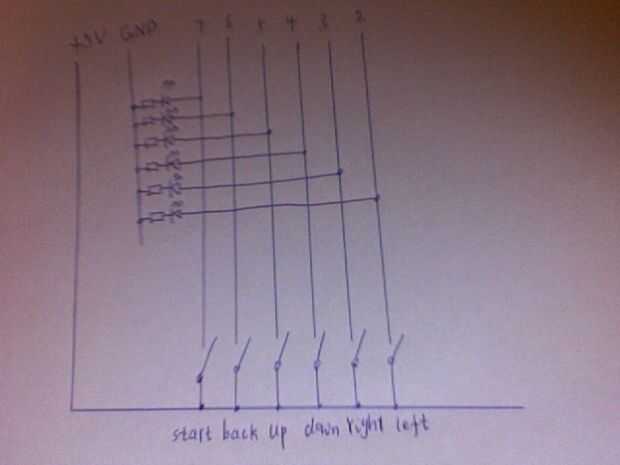

En el primer gráfico se muestra el circuito. El cojín de la danza simplemente implementar el programa de seis botones en el circuito.

Como nos Presione cada botón, el LED enciende y hace el pin correspondiente de baja a alta. Este mensaje será enviado a la computadora como un mensaje de la serie y atrapados por un programa python que luego simular este mensaje a un mensaje de tecla.

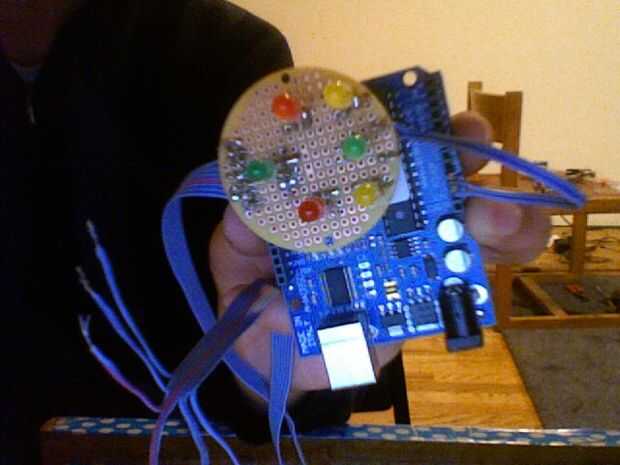

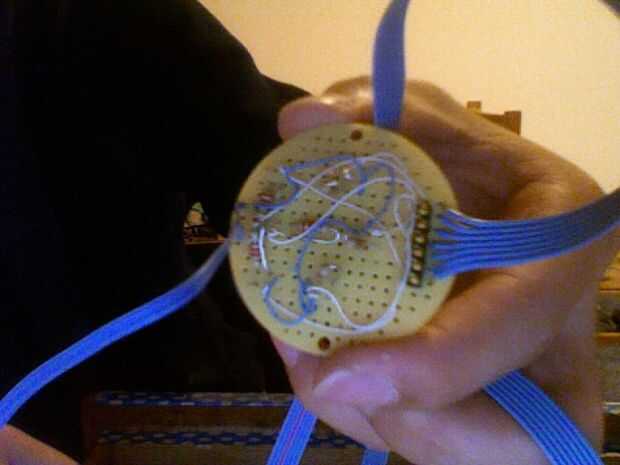

Hice el circuito en una junta con algunos pequeños conectores de soldadura de propósito general, por lo que fácilmente puedo enchufar en la placa de Arduino que se puede guardar para otros proyectos. Puede hacer un tablero de mejor aspecto que hice, ya que es bastante fácil, que utilicé algunos cables para conectar todo.

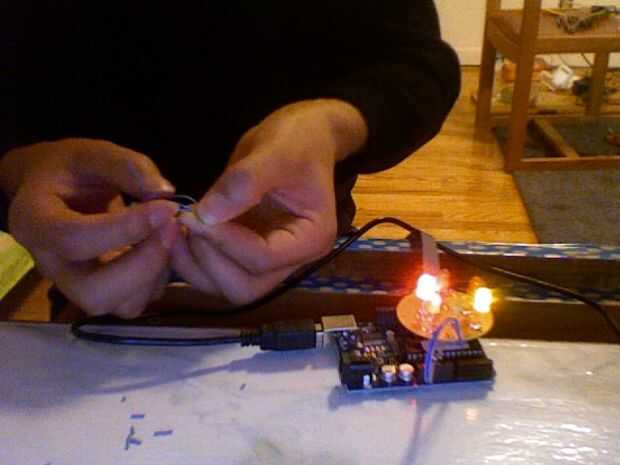

Una vez realizado el circuito, se pueden conectar algunos de los cables para ver si los LEDs se encienden correctamente. Y entonces usted puede ir al siguiente paso, configurar el software.
