Paso 1: Construcción de circuito de LED

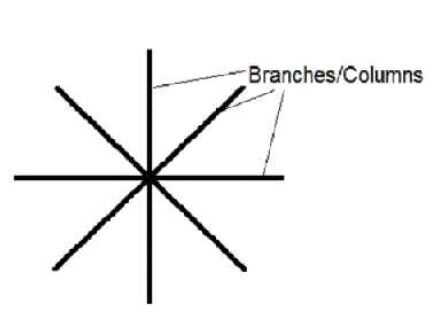

Para construir un patrón de 8 por 8 LED como se muestra en la figura que puede ser programada usando mbed para microcontrolador NXP LPC1768 conseguir secuencia varios de las iluminaciones del LED. El patrón es como se muestra en la figura, existen 8 ramas y cada rama contiene 8 LED ' s con un total de 64 LEDs en todo el diseño.
Los LEDs en cada rama pueden tener el mismo color o tienen diferente color la elección del LED colores es libre. En nuestro proyecto utilizamos la siguiente secuencia de lado más interior - azul verde blanco rojo azul verde blanco rojo (BGWR).
Todos los 64 LEDs deben ser individualmente controlables, que pueden ser individualmente activar o desactivar para conseguir diferentes secuencia de colores.

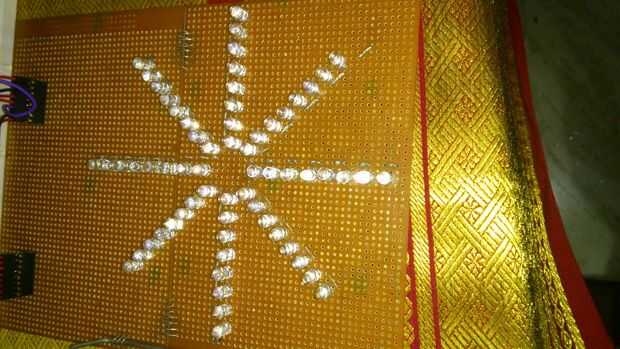

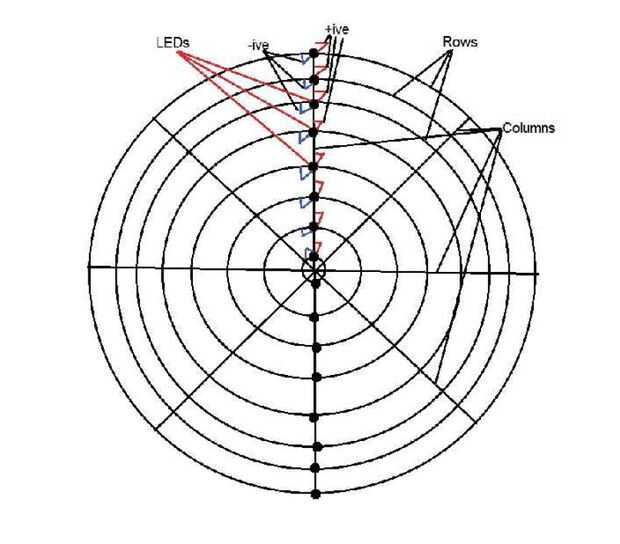

En el diagrama se muestra el diagrama del circuito y el circuito soldado real.
