Dar el regalo de amor de Robot (4 / 11 paso)

Paso 4: Hacer el interruptor

que hizo algunas pruebas con caña de interruptores y los interruptores SPDT, pero terminó haciendo interruptores yo. Contactos Reed tienden a pegarse al imán activar, lo que dificulta el retorno a la posición de apagado cuando regresen otra vez los robots. Por otro lado un interruptor SPDT era complejo para integrar y necesita mucha fuerza. Los robots deben comenzar movimiento uno hacia el otro en un par de cm de distancia, con atracción magnética sigue siendo baja. Integración de un interruptor SPDT en el mecanismo impidió. Así surgió con la clase de inverso del interruptor Reed, con el principal imán integrado en él y activado por el enfoque de una masa ferromagnético, o en este caso otro imán con la orientación de polaridad.

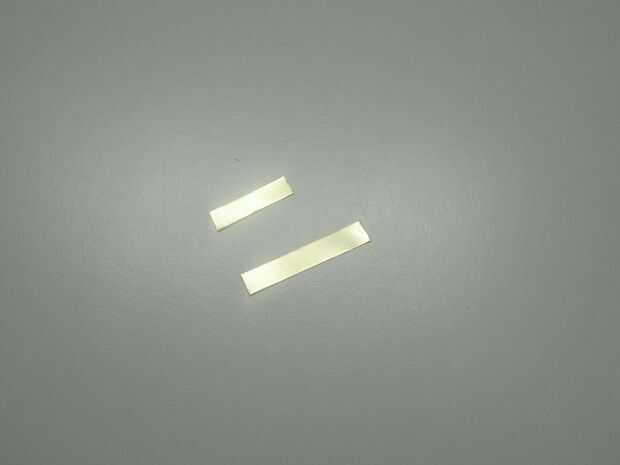

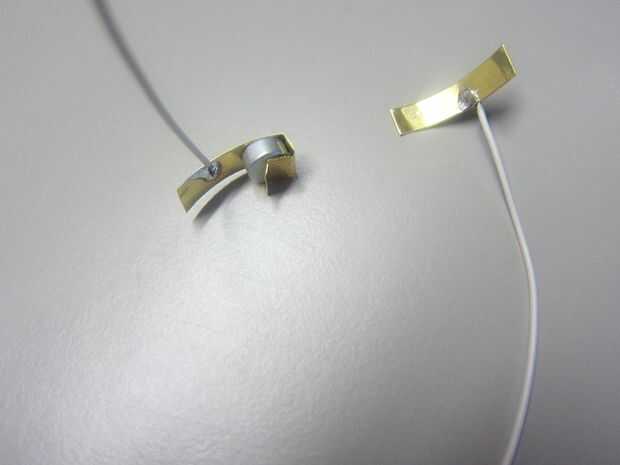

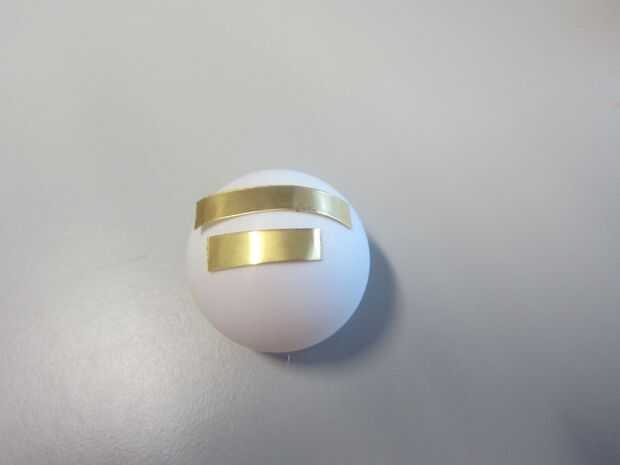

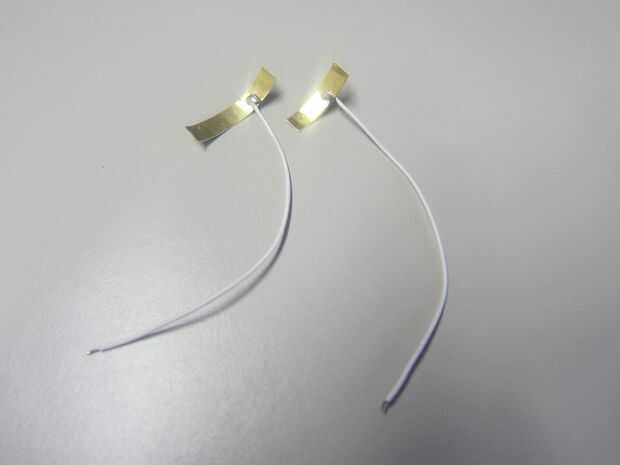

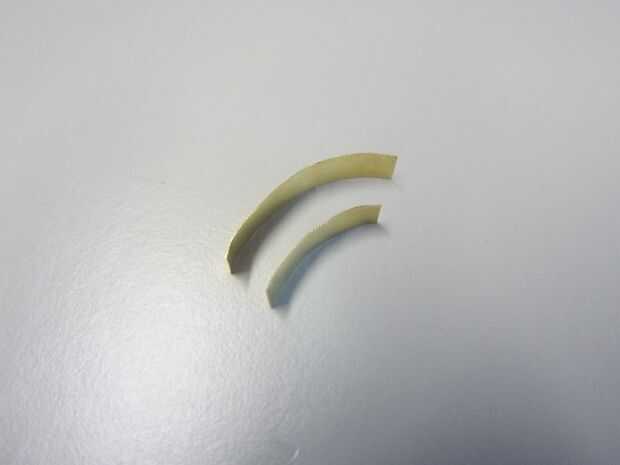

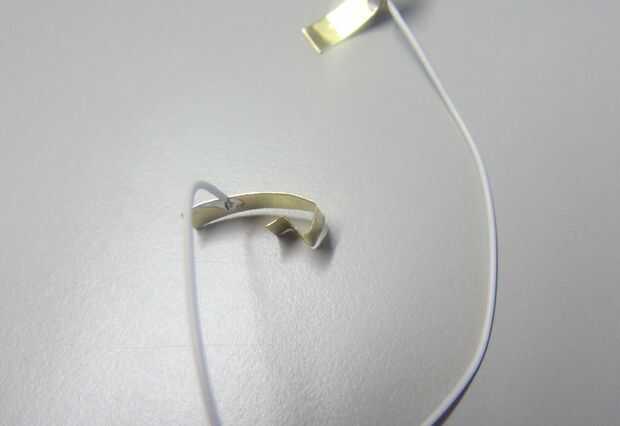

Tomar dos tiras de latón o bronce, aproximadamente 0, 5 x 6 x 22 mm y 0, 5 x 6 x 33 mm y doble a la curvatura de las bolas de ping-pong. Un plomo de 10 cm a cada franja, hacia los lados y dejando 5mm libre en el extremo de la soldadura. Un más largo a una forma de la curva como muestra, uno de los principales imanes de sujeción.

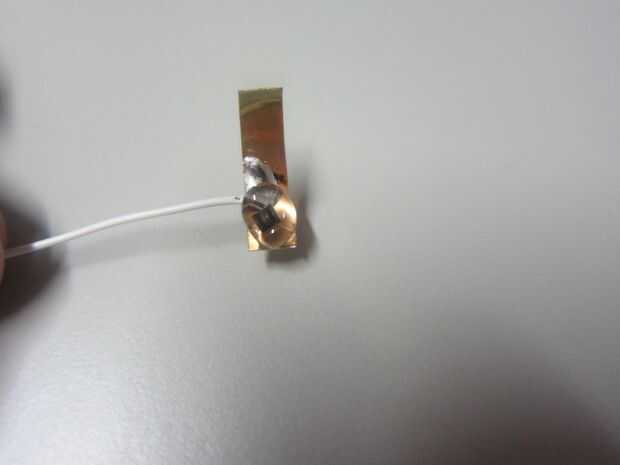

En los extremos cerca de cables de soldar, pegar las dos tiras junto con una separación de unos 3 mm, como se muestra. Alguna cinta de espuma doble cara es útil. Si no tienes disponible puede utilizar una gota de pegamento caliente en el que usted inserte una pieza de 3 x 3 mm de material de desecho (por ejemplo, el interior de un agujero de 3 mm lasered). Pulse a la vez (teniendo cuidado de no quemarse los dedos y dejar que el pegamento fije.

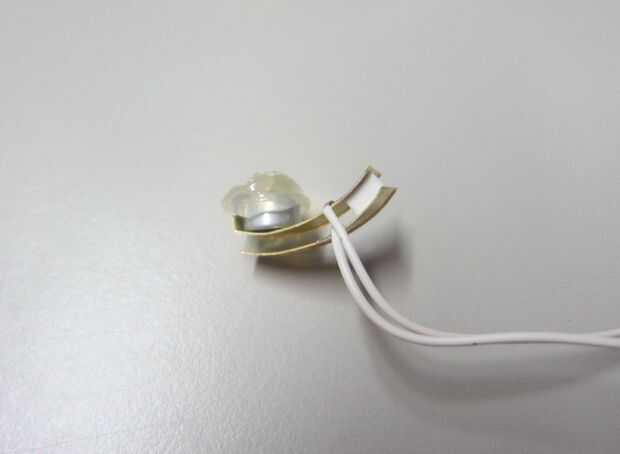

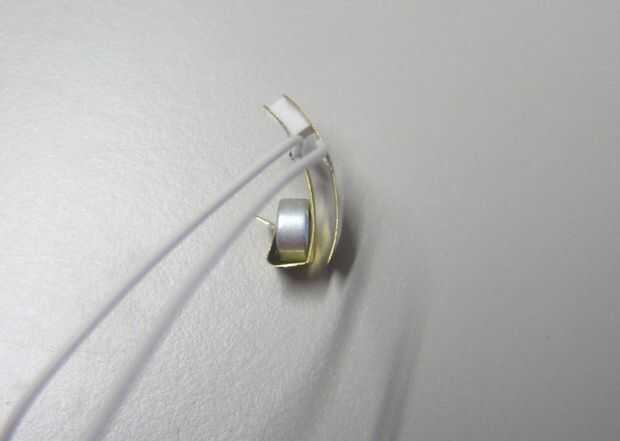

Abrazadera en el imán y agregar el pegamento caliente del derretimiento para mantenerlo en su lugar. Utilizar el pegamento con moderación, como la parte inferior debe permanecer libre de hacer contacto eléctrico más adelante. Tenga cuidado en la orientación de los imanes ya que los interruptores de los dos robots necesitan atraer a uno con el otro, o sus robots no muestran mucho amor por los demás.
