Dart Light (2 / 15 paso)

Paso 2: Planes y medidas

Estos son los dibujos simples que he creado para planificar el tamaño y la imagen cómo todo debe buscar.

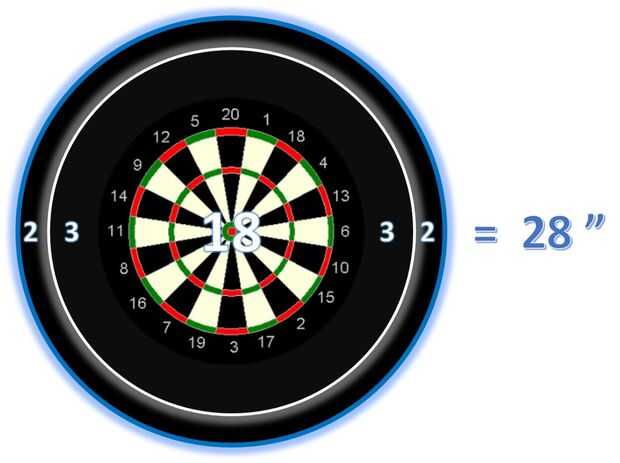

  • El primer dibujo muestra una vista frontal

  • Es el anillo de madera 2" amplia alrededor
  • Dardos estándar es 18" de diámetro
  • La envolvente del tablero dart utilizada es 5" de diámetro alrededor de todo el camino. Así que para usar esto, estará cortando lo que 3" pulgadas de ancho alrededor

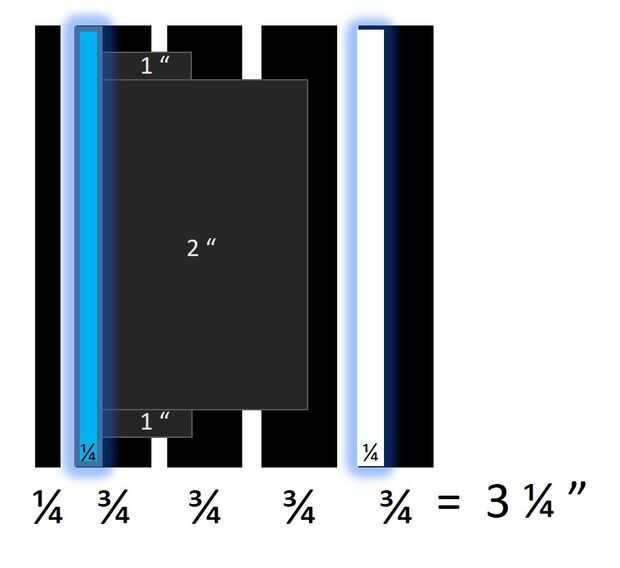

  • El segundo dibujo muestra una vista lateral ligeramente ampliado del sándwich de piezas
    • La barra azul representa la tira de LED RGBWW en surco en el borde exterior del anillo de último y de la espalda
    • La barra blanca representa la tira de LED blanco que se encuentra en la ranura que está en el interior borde del anillo frente a frente
    • El bloque negro grande en el centro representa la real dardos

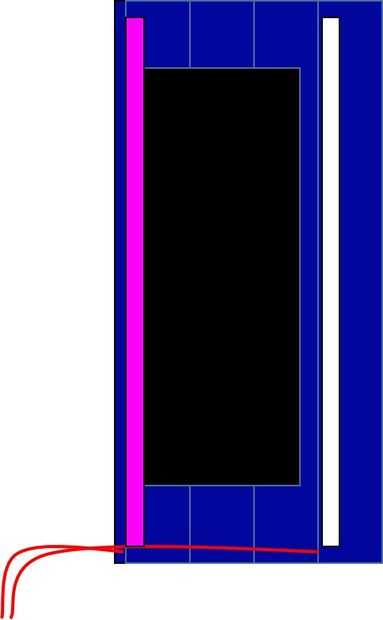

  • El dibujo 3 muestra la vista lateral del sándwich de anillos juntos
    • Este dibujo es principalmente ilustrar cómo los cables blancos de la tira de LED ir por un agujero te va perforar la parte inferior de los anillos de la parte trasera en el interior surco LED blanco en el anillo frontal

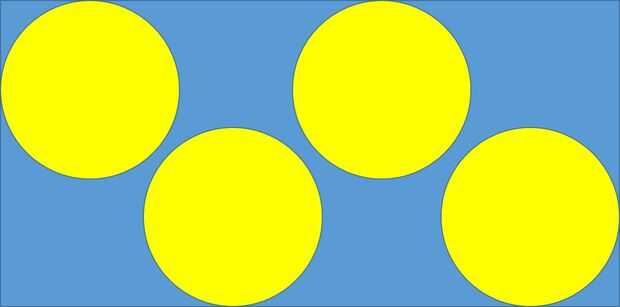

  • El último dibujo es de los círculos
    • Cada círculo es 28" de diámetro y esta foto es principalmente sólo para mostrar cómo organizar en la hoja de la madera para obtener todos los 4 círculos de 1 hoja de madera
