Paso 4: Hacer la caja de madera contrachapada

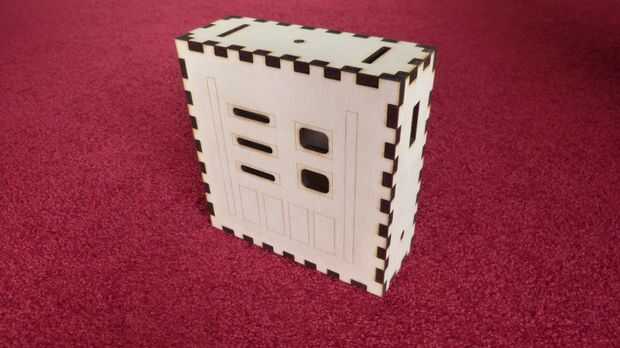

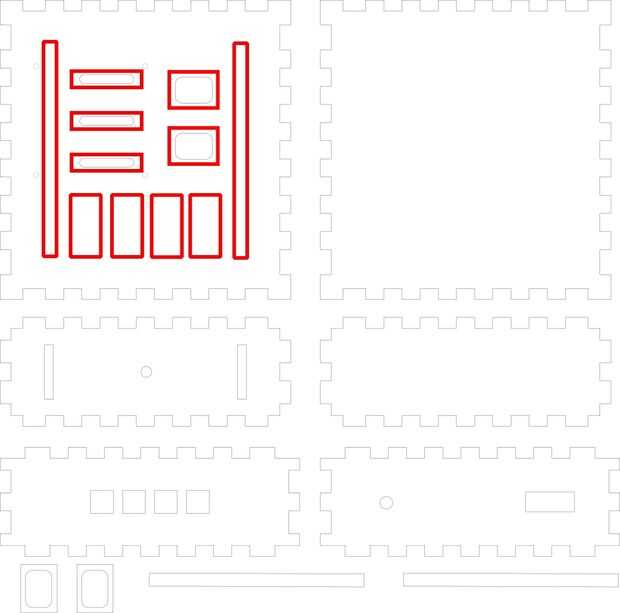

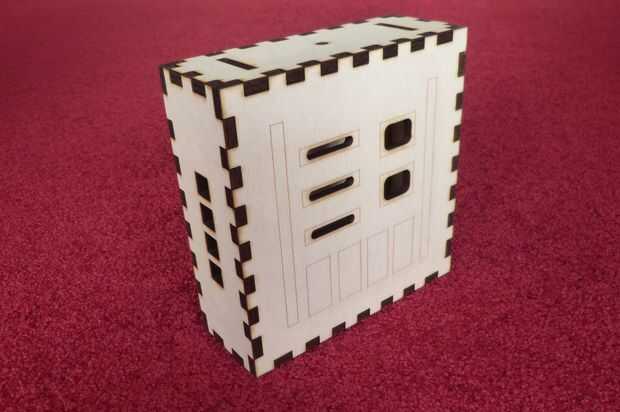

Para la caja de madera contrachapada primero creé un modelo utilizando el práctico sitio web Makercase. Elegir a 6mm de espesor del material y el tipo de ensambles. Makercase puede crea archivos .svg (con el botón de generar láser cortador caso) que pueden ser importados en Inkscape (que es gratuito) u otro programa de ilustración. He modificado el diseño en Inkscape hasta que se asemejó a la caja de pecho de Darth Vader. He añadido el archivo .eps y .svg abajo. Cortadoras Láser mayoría aceptan archivos EPS pero puede que desee comprobar esto primero. El archivo .svg puede utilizarse para modificar el diseño o exportar un archivo a un tipo de archivo que acepta su cortador del laser. Las líneas de color negro en el dibujo que deba cortarse mientras el rojo líneas de color deben ser grabados. Asegúrese de que su cortadora láser maneja estos colores por consiguiente. El manejo de Cortadoras Láser difieren de un tipo así que tienes que contar con el apoyo en el Fablab.
También he añadido un archivo .stl para la parte que mantenga la clavija del jack de auriculares. Los auriculares pueden atornillarse en esta parte. La parte encajará en la parte superior de la caja y se puede fijar con dos tornillos m3 y tuercas.
Nota: algunas de sus partes externas, tales como botones de interruptor y conmutador SPST, pueden diferir en la forma de las que he usado. Asegúrese de que ajustar el archivo .svg por consiguiente antes de cortar la madera contrachapada.
