Paso 5: montaje

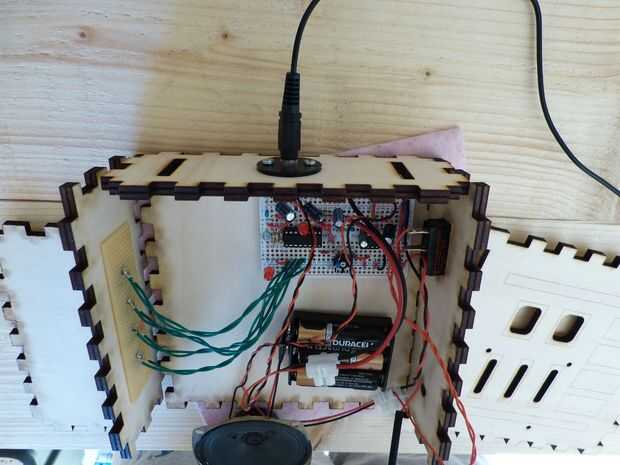

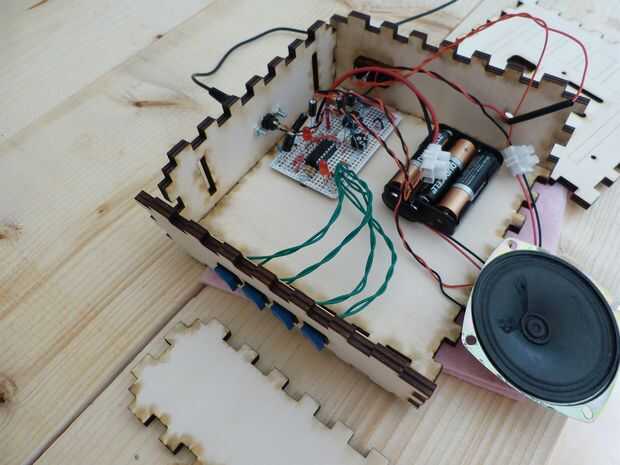

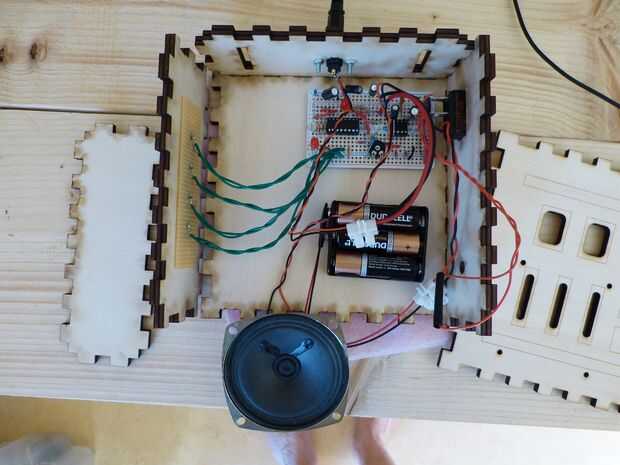

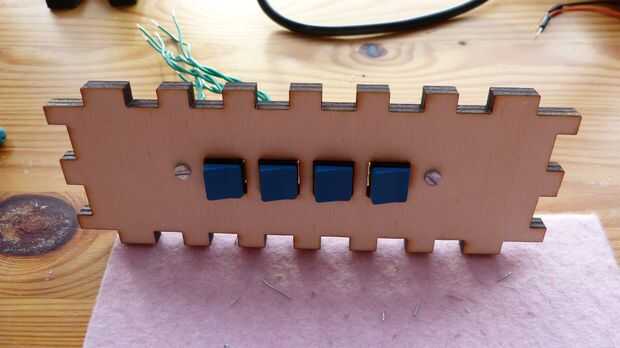

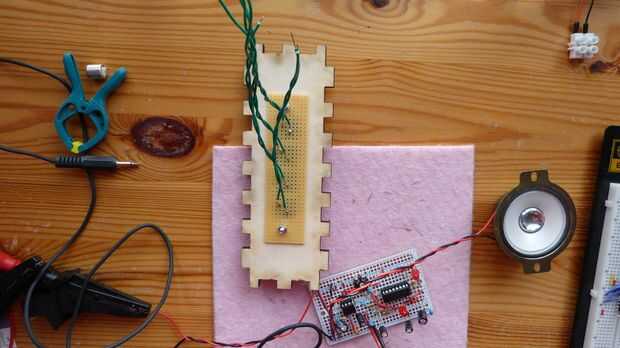

Primero se debe introducir los botones de interruptor que se montan en el tablero de perf en las casillas del panel lateral. Perfore dos agujeros de 3mm a través de la Junta de perf y el panel. El 10x2.5cm perf board puede fijarse ahora en el panel lateral con dos pernos y tornillos de máquina 3x12mm. El altavoz se fija en el frente usando cuatro pernos y tornillos de máquina 3x12mm. El conector de teléfono principal se inserta en el soporte impreso jack 3d. Taladre dos agujeros de 3mm en el panel superior mediante el soporte del gato para la posición de los agujeros. El soporte del gato entonces se fija en el panel superior con dos pernos y tornillo 3x12mm. El perma proto board y el soporte de la batería se sujetan a la pared posterior con dos 3x12mm tornillos y pernos cada uno (otra vez perforar agujeros de 3mm en las posiciones apropiadas). A continuación el altavoz, interruptor SPST y audio estan soldadas a sus respectivos cables. Con todos los componentes a los paneles se pueden pegar el uno al otro. Comenzar con la parte posterior y pegar todos los paneles de lado y uno al otro. Finalmente Inserte el panel frontal. No pegar el panel frontal puede ser utilizado como tablero de servicio en caso de que se requiere acceso a los interiores (por ejemplo, para cambiar las pilas).

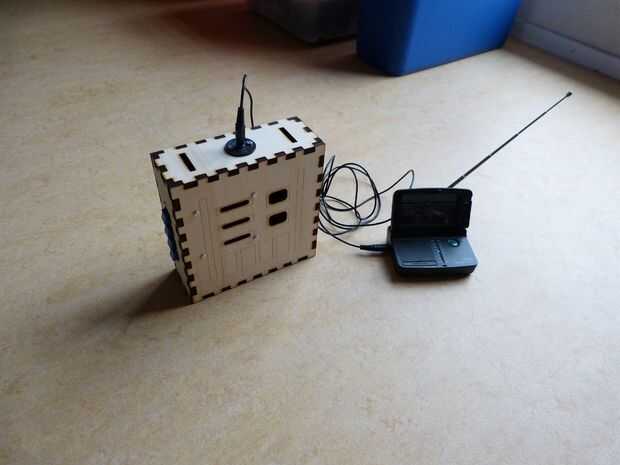

El cuadro básico de pecho ya está listo. Si desea que puede mejorar por ejemplo con pintura o adicional LED. He añadido algunas piezas de madera a la parte delantera para proporcionar la caja de pecho Darth Vader algún perfil más. El panel superior tiene dos ranuras para una banda de soporte en caso de usar la caja de pecho. Buena suerte y diviértete.
