Paso 4: Conectar todo y comprobar si funciona

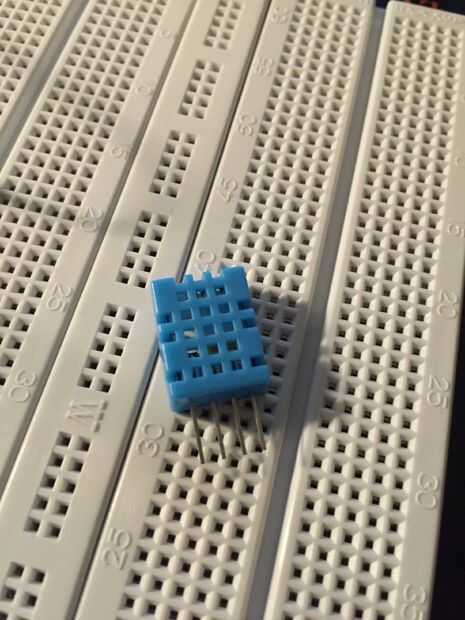

Ahora vamos a conectar la pantalla LCD, el módulo de tiempo de DS-3231 y el sensor de temperatura DHT11 a Arduino. Puedes ver en la imagen de Fritzing cómo conecté todo. El código lo utilizado llamado Temperatuurklok. Es holandés para el reloj de temperatura. Cuando el sensor de infrarrojos tiene una salida baja, la luz estará apagada. Cuando el sensor de infrarrojos mide algo, en otras palabras algo delante del sensor se mueve, entonces tendrá un alto rendimiento. Si la salida es alta la retroiluminación de la pantalla LCD se encenderá.

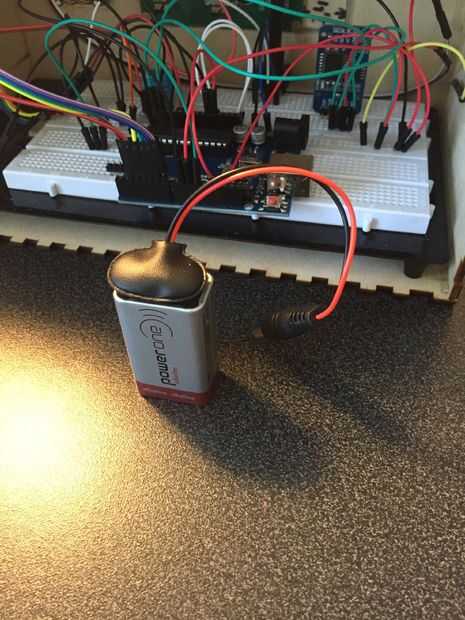

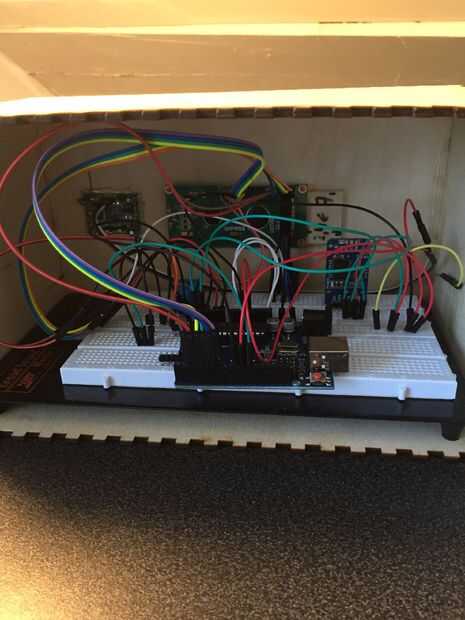

Voy a utilizar una batería de 9V como fuente de energía. Se reemplazar esto con un adaptador en la toma más tarde.

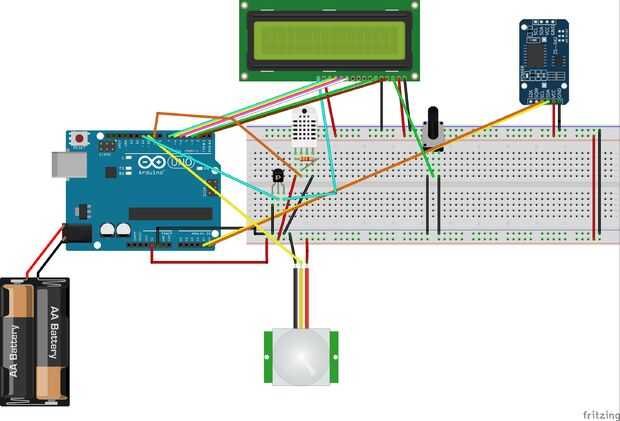

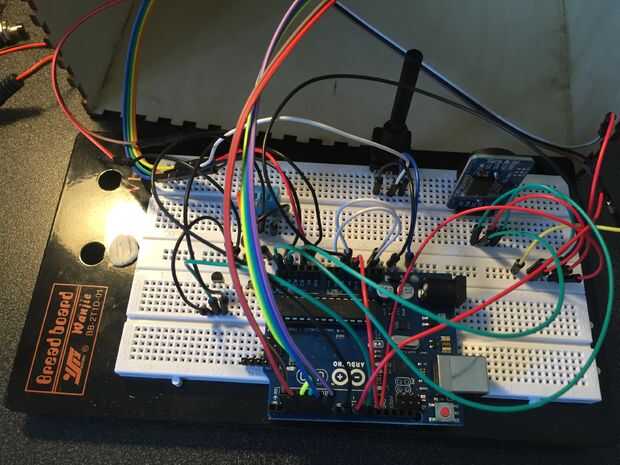

Todo está conectado como se muestra en la imagen, lo hice yo mismo con Fritzing. Mis disculpas, se ve un poco desorganizado, pero muestra exactamente cómo meto todo junto.

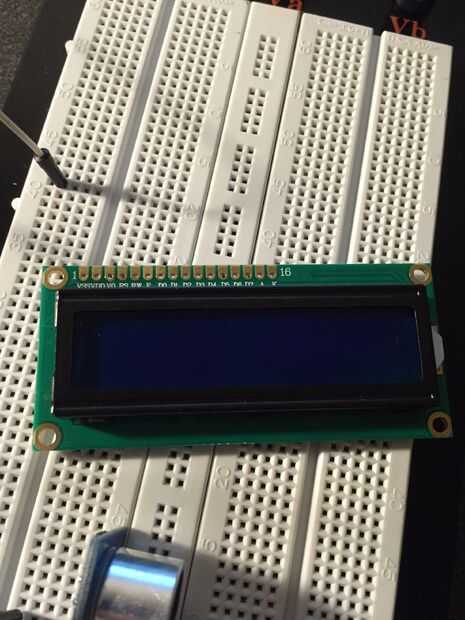

El eje izquierdo de la pantalla LCD es el pin 16 y cuenta a 1 cuando vas a la derecha.
