Paso 3: Cortar y marcar la placa de soporte

Cortar su 3/4" madera contrachapada a un tamaño más grande que su destino. Corte mis 20 "x 20". Luego utiliza una lata como una plantilla para redondear las esquinas, y usé la Sierra de calar para cortar los bordes. Esto hace ver mejor. Utilice la lijadora para limpiar los bordes de la madera contrachapada.

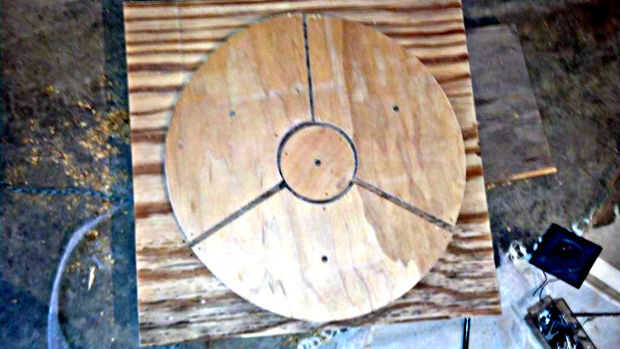

Ahora uso la misma plantilla de círculo para dibujar el círculo blanco en la placa de soporte. Recuerde que no se que hacer esta en el centro como una la tira del LED va en la parte superior de la Junta. Colocar la placa en su posición final separando cada pieza de la otra por aproximadamente 1/4" los segmentos objetivo. Meter un lápiz por los agujeros de LED para marcar donde se montarán los sensores a la placa de soporte.

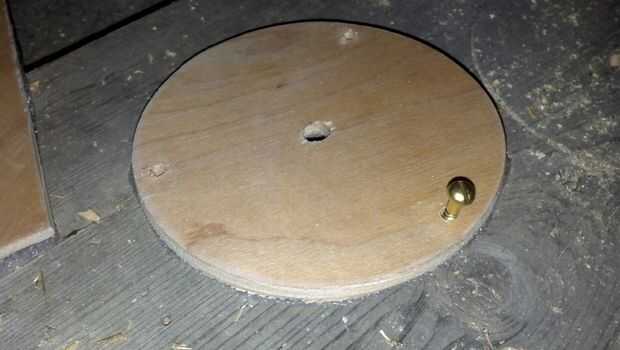

Finalmente, con los pedazos del blanco en su lugar, perfore agujeros para los tornillos que fije las piezas a la placa de soporte y luego perforar más grande en las piezas objetivo (pero no en la placa de soporte) para que cuando los tornillos están en su lugar las piezas objetivo pueden deprimir fácilmente y no ser obstaculizadas por los tornillos.
