Das Blinken Bonken! Una bola de arduino lanza plataforma de juego. (6 / 11 paso)

Paso 6: Haga la tira de LED para el destino

Tira el LED consta de 24 LEDs. Los primeros 20 en la franja de actuar como la barra de nivel y el pasado 4 de luz hasta el centro de los objetivos, pero todas deben estar en una sola tira para los propósitos del código que es resolverlos. Así es necesario cortar los cuatro últimos sólo para volver a soldarlos nuevamente junto con cables más largos.
La parte más difícil de hacer la tira de LED está pensando a través de los cables de enrutamiento para obtener la longitud correcta.

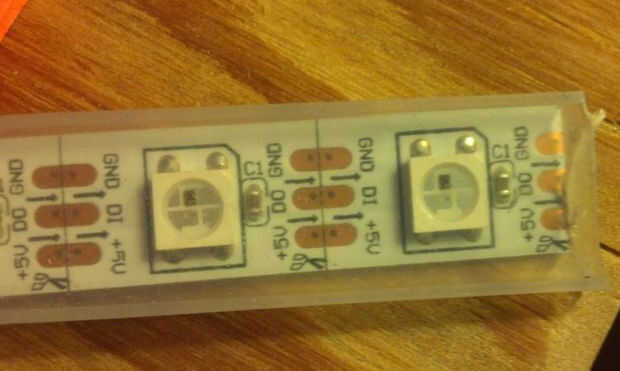

1. Corte una longitud de 24 LED de la tira y luego cortar los últimos 4 LEDs individualmente. Asegúrese de cortar justo por la línea de corte en la tira.
2. Hacer una longitud de 3 hilos de corte a cerca de 4 pies de cable CAT-5 Ethernet y desenrollar uno de los pares y luego volver a torcer uno de los cables nuevamente en otro de los pares para hacer un cable de 3.
3. Plan de enrutamiento de los cables alrededor de la blanco por lo que puede preparar la longitud derecha de 3 cables. No olvide tener en cuenta el hecho de que el alambre pasa a través de los agujeros que no están en el centro de piezas de destino porque los sensores son de la forma.
4. El corte 4 LEDs detrás junto con segmentos de 3-cables de la soldadura. Pagar atención cuidadosa a la dirección de las flechas en la tira de LED para mantenerlos emparejado y todo va en la misma dirección.
5. Ahora marca que LEDs ir a qué pieza de destino y luego cortan los cables en el medio, pero como lo hace, marca un lado de los cables cortados para que puedan mantener la direccionalidad. Necesita hacer esto para poder pasar a través de los orificios de la placa de soporte, y tendrás que volver a soldarlos otra vez en un paso posterior...

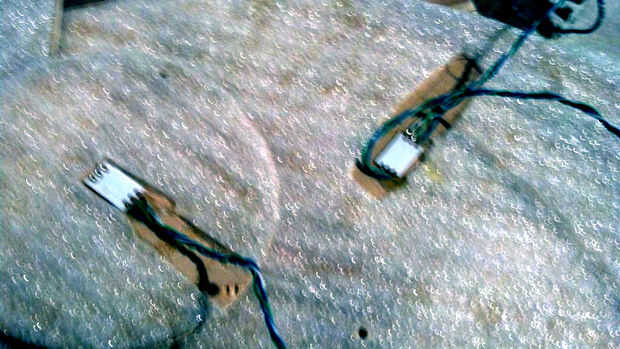

6. Finalmente puede utilizar un poco de caliente pegamento en cola los LEDs en lugar de cada destino.
