Das Blinken Bonken! Una bola de arduino lanza plataforma de juego. (7 / 11 paso)

Paso 7: Fijar blanco y tira nivel LED para placa de soporte

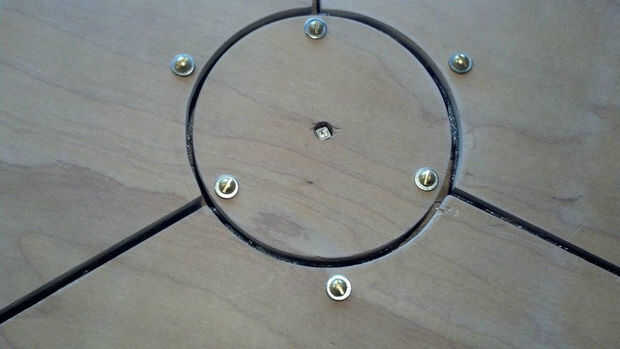

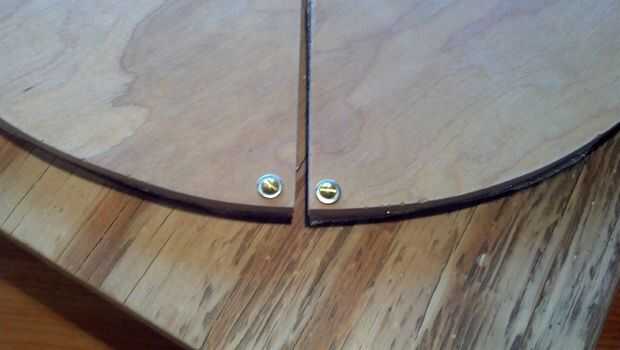

Ahora puede pasar todos los cables blanco LED a través de los mismos agujeros que ha perforado para los cables del sensor en la placa de soporte y las piezas objetivo en lugar de tornillo. Asegúrese de que los tornillos no estén demasiado apretados o demasiado perder. Sólo lo suficientemente apretada que puede presionar en ellos y sentir la espuma aplastar. Más adelante se puede calibrar la tirantez con la rutina de calibración.

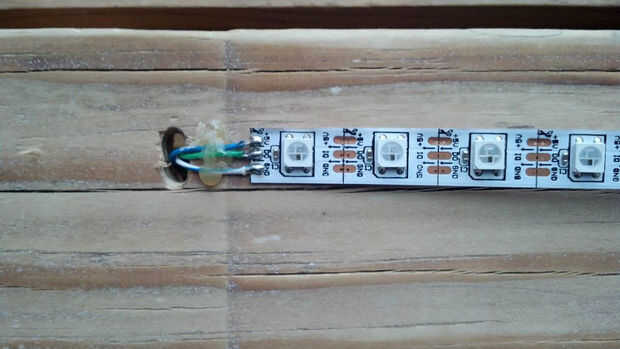

Determinar la posición a lo largo de la parte superior de la placa de soporte de donde desea que la franja de nivel LED ir. Medir su longitud y luego perfore los agujeros para los cables en ambos extremos de la tira. Soldar una longitud de tres hilos en cada extremo de la tira led 20 y pasar a través de cada uno de los agujeros, asegurándose de que la base de la punta de flecha está más cercano a la parte donde usted montaje Arduino. Utilice la pistola de pegamento caliente para fijar la barra de nivel.
