Paso 9: Anschluss der LEDs un das Schieberegister
Diesen für Schritt du Brauchst : den bisherigen Aufbau, LEDs de 5 x, 5 x 150 Ohm Widerstände, Kabel en putrefacción und einer anderen Farbe (nicht putrefacción und nicht schwarz, Farbe dient der Kodierung)

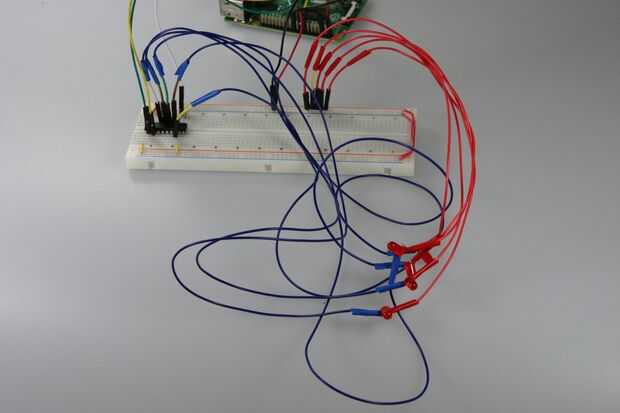

Jetzt müssen noch die LEDs un das Schieberegister angeschlossen werden. Hierzu werden die fünf genutzten LEDs ebenfalls mittig auf das Steckbrett adjunto. Der de Das lange Bein LED (+) muss un die 5V-Leiste angeschlossen werden. Matriz de LEDs sin embargo keine 5V benötigen und dadurch sogar beschädigt werden, muss ein Widerstand davorgeschaltet werden. Für die verwendeten roten LEDs muss trenzado ein 150 Ohm Widerstand vorgeschaltet werden.
Werden andere benutzt LEDs, muss der Widerstand entsprechend zahlreiche werden. Beim Berechnen hilft folgende Seite: http://www.leds.de/Widerstandsrechner/
Abschließend muss noch das kurze Bein (-) der einzelnen LED mit dem Schieberegister verbunden werden. Dazu werden die los pernos 4-7 und 14 genutzt. Schließe morir LEDs der Reihe nach un Pins diese un, wobei die LED un Pin 4 beim cuenta atrás actitudes beleuchtet wird, muere un zuletzt Pin 14.
