Paso 4: Frambuesa Pi un ein Steckbrett collegamento
Für diesen Schritt brauchst du: 1 x frambuesa Pi 2, 1 x Breadboard, Kabel en putrefacción und schwarz, Steckbrücken für protoboard
Für den Zusammenbau der elektonischen Bauteile empfiehlt sich ein Steckbrett (protoboard). Auf diese Weise können die einzelnen Bauteile schnell und ohne Werkzeuge zusammengesteckt, getestet und auch wieder auseinandergebaut werden. Wie ein Steckbrett funciona, wird hier erklärt: http://deskfactory.de/funktion-breadboard. Wichtig dabei ist zu verstehen, wie die einzelnen Pins des Steckbretts miteinander verbunden sind.
Nachdem die geklärt Funktionsweise des Steckbretts ist, müssen noch die einzelnen GPIO Pins des frambuesa Pi betrachtet werden. Dabei hilft die folgende Seite: http://de.pinout.xyz/ (um die Darstellung auf dieser Seite benutzen zu können, solltest du das frambuesa Pi tan hinlegen, dass die USB-Buchsen zu dir escolar). Im Rahmen este tutoriales werden immer die Nummer Pin (schwarze Zahl direkt neben dem Pin) und die Funktion (größerer texto mit etwas Abstand zum Pin) angegeben.

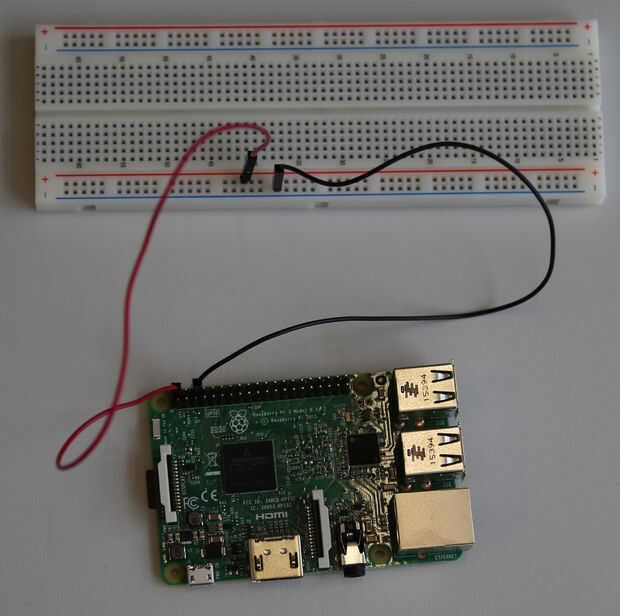

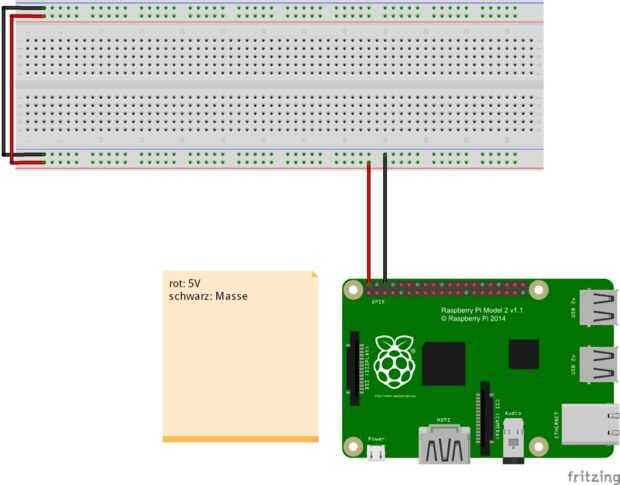

Zunächst musst du den Pin 5V und den Pin de masa (GND) des frambuesa Pi mit dem Steckbrett verbinden. Verbinde dazu den Pin 2 (5v Stromversorgung) mit der roten Außenleiste des Breadboards und den Pin 6 (masa, tierra) mit der blauen Außenleiste des Breadboards. Außerdem müssen die beiden Seiten der Außenleisten farblich korrekt miteinander verbunden werden.
