Paso 5: Verlängerung der Komponenten durch Kabel
Für diesen Schritt brauchst du: Abisolierzange, Kabellitzen, cable (macho), Isolierband, botones y LEDs zum Testen
Este Im Rahmen Projekts baust eine du caja, welche über verschiedene botones y LEDs zur Ein-und Ausgabe verfügt. Deshalb ist es notwendig, dass die Komponenten nicht nur auf einem Steckbrett angebracht sind, sondern auch en der caja befestigt werden. Hierzu müssen die botones y LEDs que bedrahtet werden, dass du sie frei einbauen, aber dennoch auf dem verwendeten Steckbrett Collegamento kannst.
Dafür kannst du folgendes Vorgehen nutzen:
- Schneide von den Kabellitzen zwei gleichlange Stücke ab, dado für dado Länge zwischen dem Steckbrett und dem Befestigungsort ausreichen. Seid dabei großzügig, da ein Teil dieser Länge durch den necesarias wieder verloren geht. Verwende unterschiedliche Kabelfarben um den Einsatz zu kodieren: schwarz für masa (tierra), putrefacción für die Spannungsquelle (Vcc) und blau für das señal (zB ein Pin GPIO).

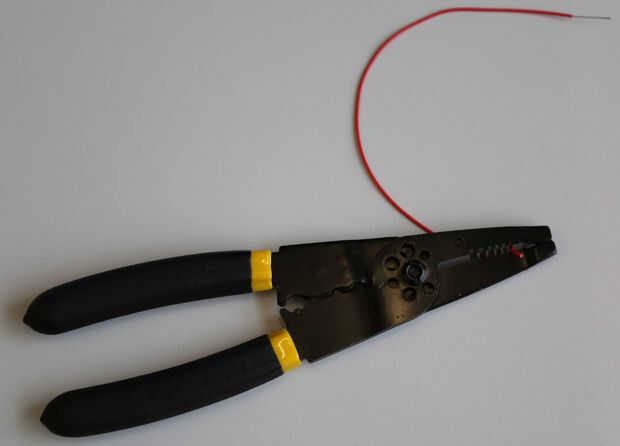

- Die Isoliere Enden der Kabellitzen ab.
- Schneide dir ein aprox. 5 cm lange Kabel mit Steckern hombre zurecht und isoliert auch diese ab.

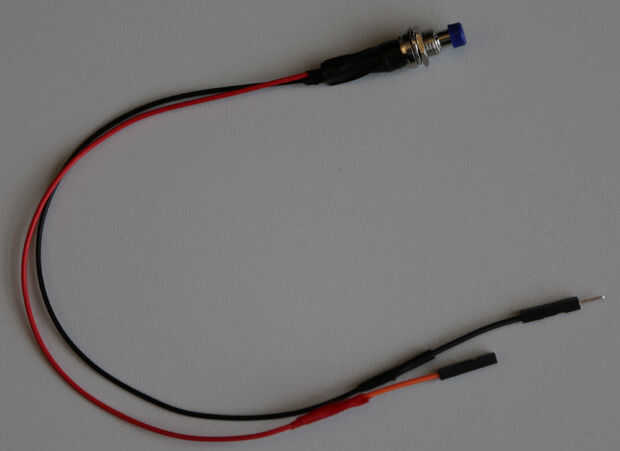

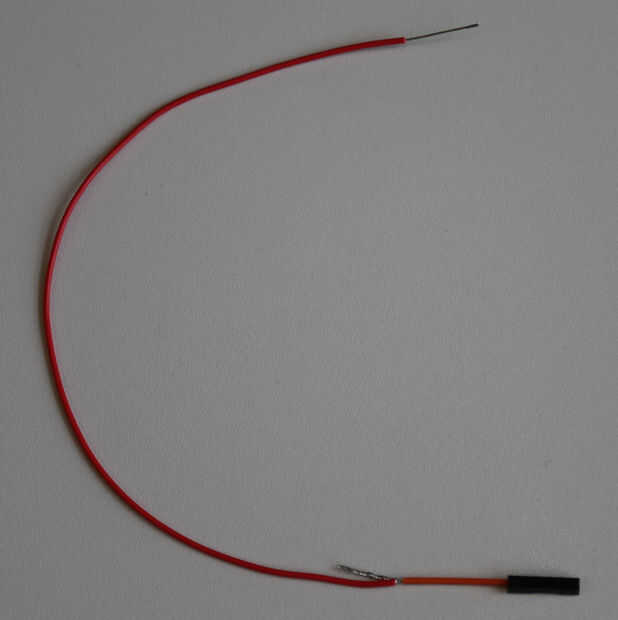

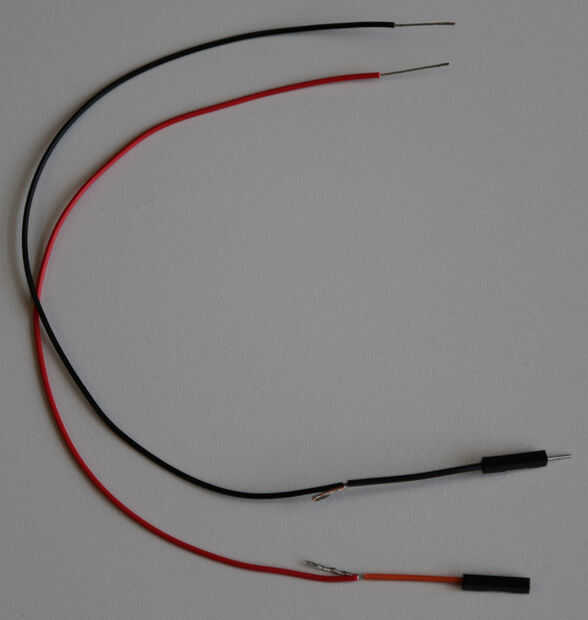

- Verbinde monja ein Ende der abisolierten Kabellitze mit dem abisolierten Ende des Kabels mit dem hombre-Stecker. Dazu kannst du die Enden miteinander hoz oder verlöten. Isoliere die Stelle mit dem Isolierband ab de tripa.

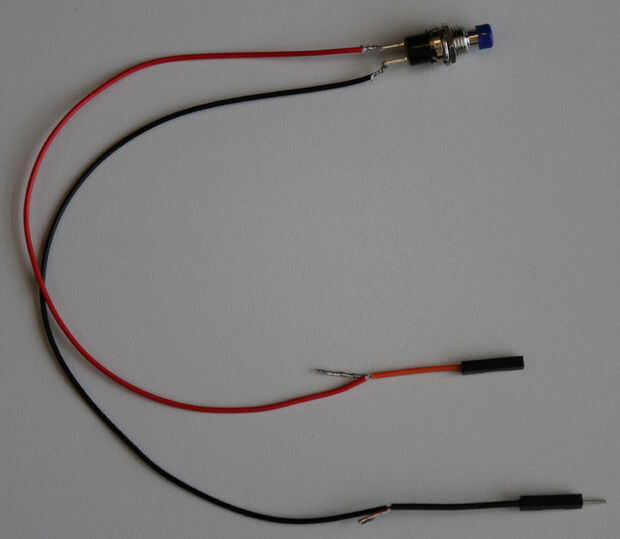

- Verbinde anschließend die andere Seite der Kabellitze mit dem botón oder der LED. BEI einigen Komponenten gibt es dazu eine Schlaufe, durch welche du die Kabellitze durchziehen kannst. BEI anderen Komponenten (bswp. LED) musst du eine solche Schlaufe erst zurechtbiegen. Sobald du die Kabellitze mit der tabla verbunden habt, musst RSI diese Verbindung ebenfalls isolieren.
Auf diese Weise kannst du die Komponenten un der caja befestigen und sie trotzdem ganz einfach auf dem Steckbrett und ein ausstecken. Diese Technik kannst du bei allen folgenden Schritten benutzen.
