Paso 2: Colocar la placa

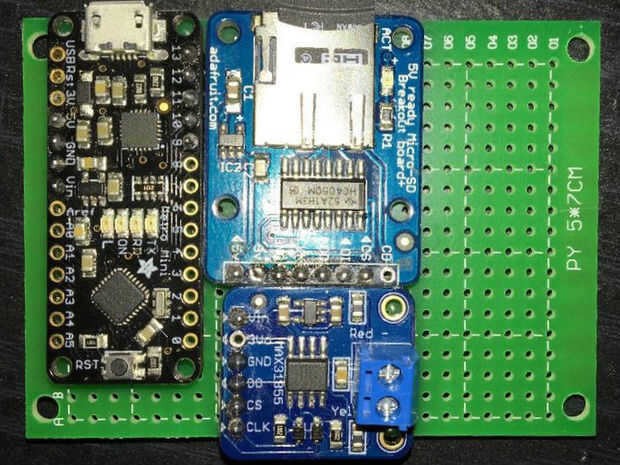

La configuración de diseño que elija depende de usted y puede depender de la geometría de la ubicación donde desea recoger sus datos. Opté por diseñar las tablas en un arreglo lleno cercano, aproximadamente formando un cuadrado.

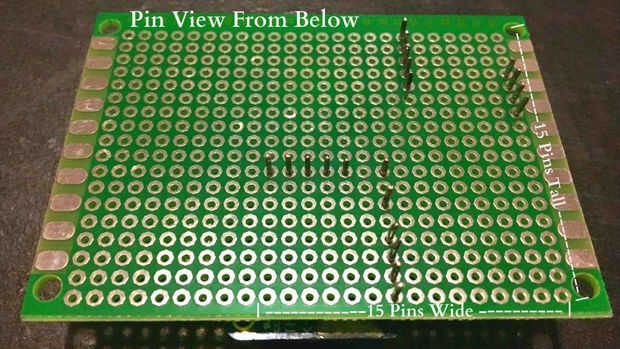

Volcar el perfboard, puedes ver que mi configuración toma 15 x 15 pines.

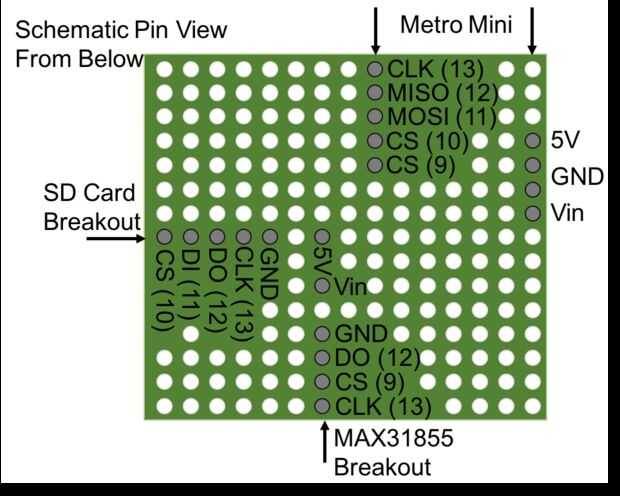

En la vista esquema que se muestra de la misma orientación, yo he marcado los pernos y las placas pertenecen a. 2 etiquetas que no verás escritas en la placa son MISO y MOSI. Estos soporte Master n Slave Out y ut de O Master Slave n, respectivamente. Estas son cada comunicación bidireccional 1 líneas usadas para SPI, o Serial Peripheral nterface, protocolo de comunicación. Utilizaremos este protocolo para hablar hacia adelante y hacia atrás desde el Metro Mini (el maestro) con el termopar y la tarjeta SD (los esclavos). MISO y MOSI pernos mini Metro son hardware configurado como pines 12 y 11, respectivamente. El pin de reloj, CLK, es también hardware configurado como pines 13 y todas estas configuraciones coinciden con el Arduino Uno, una tabla de prototipos de micro controlador más común puede ser más familiar con.
Con el SPI, muchos dispositivos pueden compartir una sola línea MISO (comúnmente marcado como a los esclavos), línea MOSI (comúnmente marcado como DI en los esclavos) y CLK. La conexión única que necesita un esclavo es la línea CS o chip select. En este caso tengo la SD tarjeta CS va al pin 10 y el CS de termopar va al pin 9 mini Metro. Vamos a hablar en un dispositivo a la vez usando el código para establecer su estado de pin CS en baja (el estado activo en este caso), con CS otros dispositivos alta (estado inactivo). Todos estos números de conexión pin que he mostrado en () en el esquema.
Nota: Una cosa que puede ser confusa es el pin en el termopar llamado Vin. Se trata de no conectado con el pin Vin mini Metro. El Mini Metro pide entrada 6-16V, el termopar requiere 5V de entrada, por lo que conectará 5V pin del Metro Mini a pin de Vin de la termocupla. Esto se muestra claramente en el siguiente paso, donde empezamos a nuestros dispositivos de alambre.
