Paso 3: Soldar los cables en su lugar

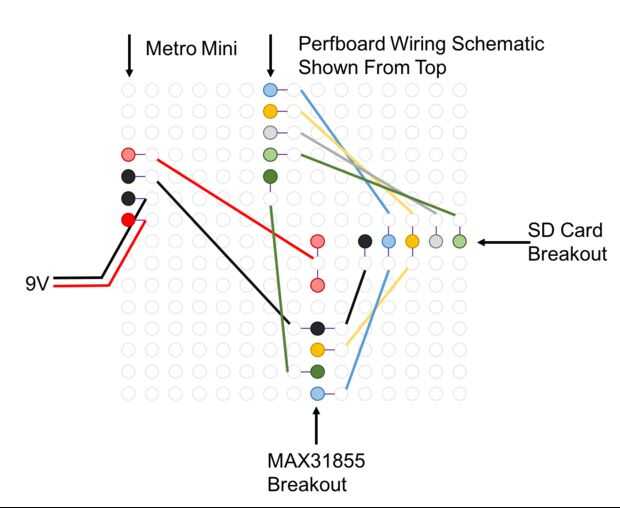

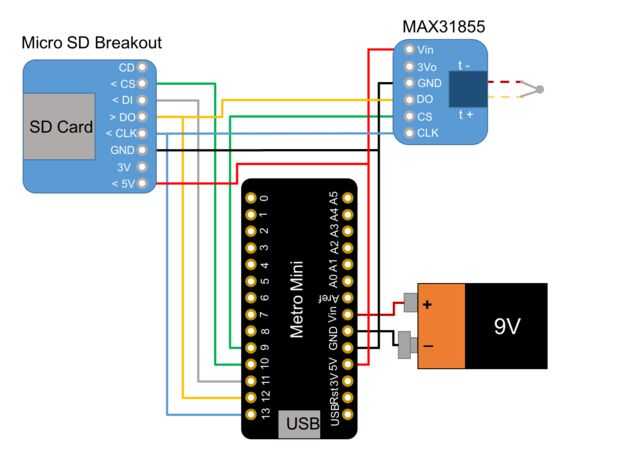

Se muestra un diagrama esquemático de cableado del dispositivo. En la siguiente imagen, he tomado el perfboard esquemático, esta vez vista desde arriba (el lado sin cojines de la soldadura) y dibuja lo que será las conexiones físicas como gruesas líneas de color. Las líneas delgadas cortas será soldadura conexiones de puente para un paso posterior.

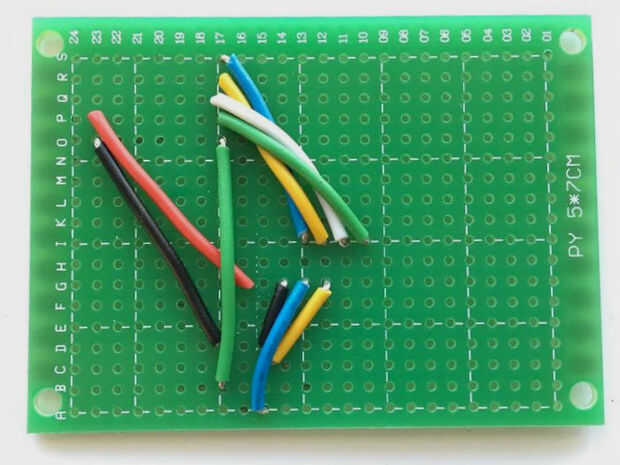

Tomar su perfboard y cables y replicar el esquema. Corte cada cable a ligeramente oversize, luego tira de los extremos para que llegue a la parte aislada del alambre de agujero a agujero según sea necesario. Alimentar los extremos pelados del cable a través el perfboard y luego doblar sobre los extremos en la parte trasera para los cables en su lugar, como se muestra. Las puntas del clip de batería no se muestran en estas imágenes, sin embargo lo mismo puede hacerse con los cables en este tiempo también.
Una vez que los cables estén en su lugar, puede que desee probar montar su electrónica para asegurarse de que encajan perfectamente contra el perfboard y no pellizque ningún cable. Quitar una vez más la electrónica y es el momento de la soldadura para los cables en su lugar.

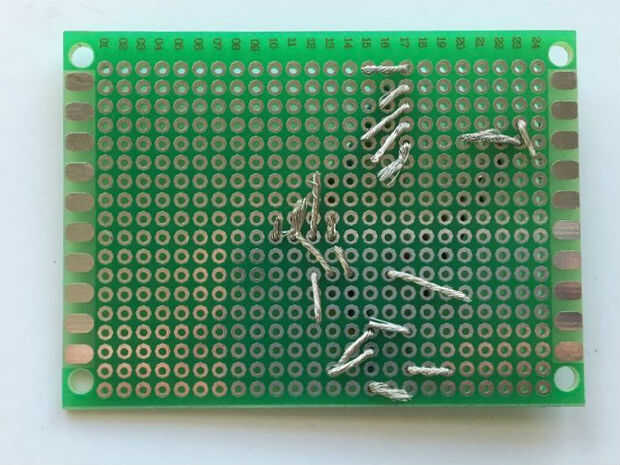

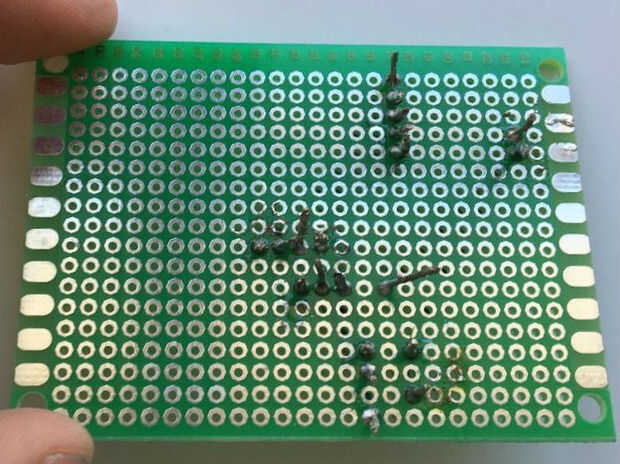

Mirando en la parte inferior de la perfboard con cables expuestos, desplegar un solo cable. Para la soldadura lo, mantenga el soldador contra el alambre sí mismo y el cojín de la soldadura. Tocar su soldadura en el cable o la almohadilla, y tensión superficial debe tirar la soldadura en las lagunas y forma un enlace fuerte, limpio. Tenga en cuenta que nunca se necesita tocar la soldadura directamente a la plancha. Lo que generalmente causa soldadura para ir a lugares no deseados.
Para ello cada cable de conexión, entonces ajuste extra alambre con un alicate cortando.
