Paso 5: Conexiones de soldadura apropiada de puente

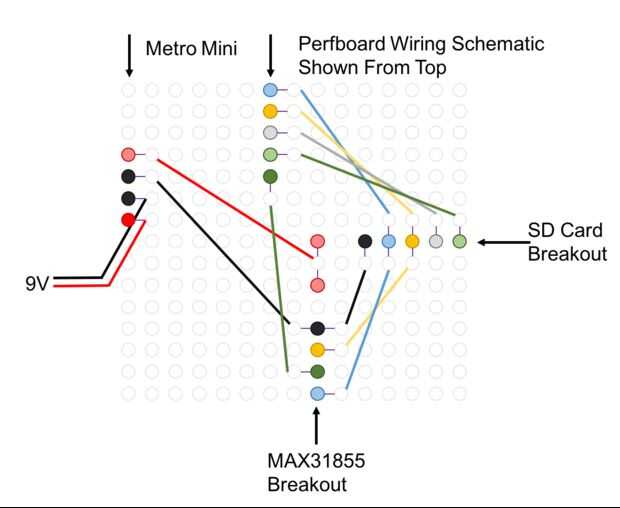

El esquema de cableado de la vista superior se muestra una vez más para este paso. Las líneas finas corta entre perfboard indican agujeros soldadura de puentes, que se realizará en la parte inferior de la perfboard.

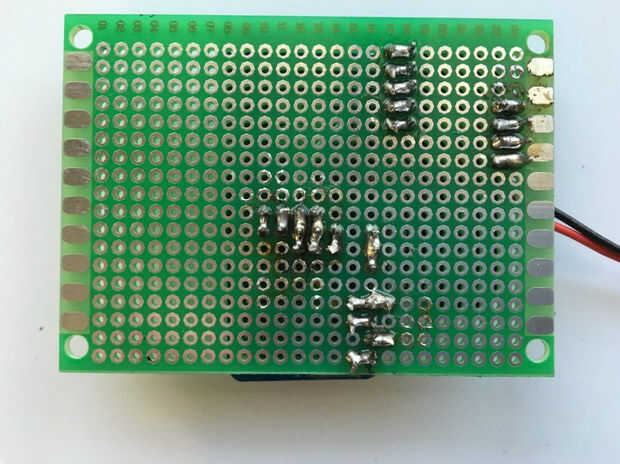

Bridging conexiones de soldadura limpia y sin causar cortocircuitos indeseados puede tomar algo de práctica. Mantenga la plancha por lo que toca ambos conductores que se conectarán. Una vez que vea el existente en el inicio de la Junta para derretir la soldadura, se aplica la soldadura a un lado de la conexión. Como la soldadura que se está agregando empiece a derretirse, pasar el alambre de la soldadura de un lado de la conexión al otro, y deben formar un puente. Para los tres puentes de pin, divida en dos pasos. Por ejemplo, primer puente de la izquierda -> pin medio, luego puente medio -> eje derecho.
Si añades demasiada soldadura ni va donde usted no lo desea, puede tratar de recalentar arrastrando su soldador a través de la soldadura sobrante para moverlo a donde usted lo desee. A menudo, tensión superficial será cuidar de la cuestión y causar la soldadura para moverse en su lugar. Si esto sigue sin funcionar, mecha de soldar puede venir en práctico para quitar la soldadura sobrante.
O vas, o una vez que haya terminado, puede que desee utilizar un voltímetro con capacidad de control de continuidad para asegurarse que no haya cortocircuitos involuntarios entre puentes adyacentes. Si hay un corto pero no puede ver visualmente dónde viene, raspar un palillo o un cuchillo entre los puentes suele ser suficiente para eliminar cualquier material conductor residual.
Si lo desea, puede eliminar cualquier perfboard extra en este momento. Esto se hace ya sea anotar varias veces en una fila de agujeros con un cuchillo x-acto, y luego doblar hasta que se rompe, o con una herramienta de corte rotativa como una Dremel. De cualquier manera, tenga cuidado.
