Paso 2: Dibujo modelo 3D

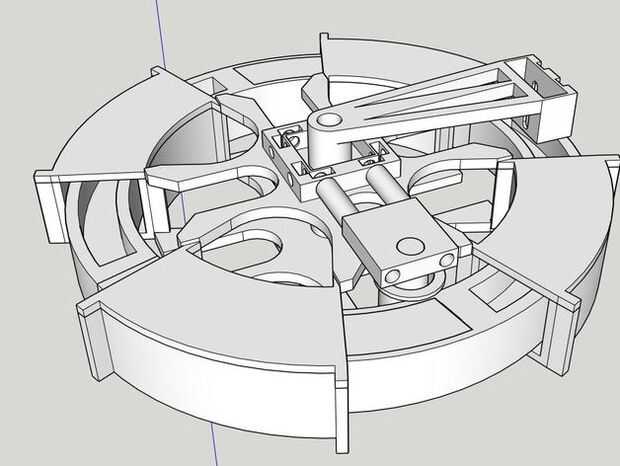

Impresión 3D viene muy bien hacer tal proyecto. Lo puede descargar de mi thingiverse. Problema con el concepto es que no existe ninguna posibilidad de cómo conectar un eje de salida directamente al rotor. Por favor encontrar proyecto de SketchUp para hacer la modificación. Problema es que rotor debe insertarse a bobinas ya sin aliento, porque será imposible al viento luego. Eso es por qué este modelo tiene rotor dividida que puede pegar después de insertar a las bobinas. Bueno para evitar metal piezas, porque el rotor con imanes de neodimio reacciona a todos los metales cercanos. De los abetos prototipo que tuve que usar rodamientos de metal esta vez porque solamente 3D impreso correderas no era lo suficientemente bueno.
Encontrará también imagen del primer prototipo conectado, era solamente dos polos. Dos polos significa sólo un imán a un lado del rotor = problemas de equilibrio. También dos bobinas medios allí son solamente dos lugares entre poner las ruedas, el rotor se mueve realmente inestable mientras que fija en dos puntos. El espacio entre las bobinas también grandes causaba desigual movimiento del rotor. Estos son los puntos donde hemos decidido hacer cuatro polos como próximo prototipo.
Cuatro polos interruptores bobinas en grupos, frente a las bobinas son un grupo. Rotor contiene dos grupos de imanes en lados opuestos = rotor perfecto equilibrio. Cuatro bobinas también significa cuatro espacios entre poner cuatro rodillos para mantener el rotor en su lugar.
Al final hay muy pocos pegado para que esto suceda.
Parte siguiente le mostrará cómo construir esto.
