Paso 3: Construcción del motor
Primer paso es enrollar bobinas, usamos 0, cable de calibre de 3mm con fuente de alimentación de 48V a alrededor 1, 8A de sorteo. Así que la resistencia debe ser alrededor de 27ohms. Si utilizamos ley de ohms :) Que es bueno saber cuántos bucles debe hacer para lograr la liquidación de 27 ohmios. R=ρl/s resistividad del cobre es 0.0169x10-6 ohmios a un metro, S para 0, 3 mm alambre de es 7, 0686 x 10-8 m3 de eso calculamos que cable debe 111 m de largo redondeado hasta 120 metros. Circunferencia de nuestros impresos 3D es 9,6 cm tenemos que 1200loops al grupo de una bobina, al final que vamos a terminar con bobina de 4 x 600loop. Tapa de bobina de pegamento a la bobina antes de enrollar. Buen consejo es utilizar cinta de kapton. Cortar 60 pequeños trozos de cinta de kapton primero y pegar cada 10 giros que ha realizado, que le ayudará a contar cuánto hizo falta piezas de cinta de kapton. También cubren todo capas de kapton cinta para enrollar fácilmente a continuación. EH.

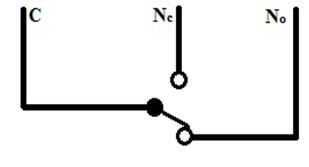

Vamos a utilizar NO estándar, interruptor micro NC. Utilice el interruptor micro de alta calidad y conectores para él. Interruptor recibe golpes muy duros de fuerza mecánica y eléctrica, interruptores barato controlará solamente pocos giros. Eso es por qué propongo este mecanismo para circuito del conductor óptico o motor de cambio.
Poner los imanes del neodimio 12x2mm en ranuras de imán en ambas partes del rotor, papel de empuje a la mitad de camino entre cada imán para hacerlo redondo. Completa puede llenar completamente las ranuras por el imán, mantenerlo en el centro cuando pones menos imanes. Pegar los imanes en el lugar. Cubierta de imán de pegamento sobre la ranura del imán.
Prueba de bobinas y rotor piezas a tener en la dirección correcta, ahora es importante tener imanes en ambas partes del rotor en la misma dirección. Polos de las bobinas se pueden cambiar más adelante a cambiar la dirección de la bobina para tirar para imán de forma que.

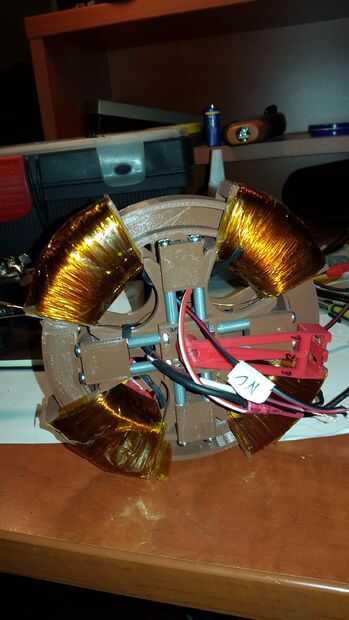

Deslice las bobinas en piezas del rotor. Pegar ambas piezas del rotor y se deja curar.
Pegamento en estrellas de centro que se colocarán bobinas en la posición junto con separador central asegurado por el tornillo. Esto es bueno hacerlo muy precisamente.
Construir mecanismo de rueda, tubos cortos vendrá alrededor del eje de rueda para garantizar rodamiento, tubos más largos están entre el centro de estrella parte y los titulares de la rueda, puede ampliar o reducir según tolerancias tienes. Revise mis partes thingiverse se nombran allí también con el número ho muchos para imprimir. Piezas de la rueda quieren va de ambos lados del rodamiento, el problema es que se desliza el tiempo a tiempo, así que es mejor pegarlos entre sí.
Coloque el brazo del interruptor con el interruptor.

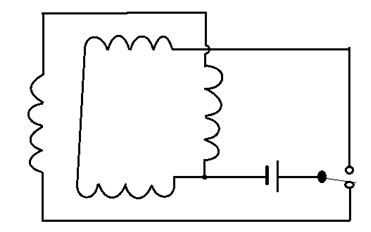

Cables según el diagrama adjuntada, será agradable también han volar espaldos diodos en el circuito.
En primeros pasos sólo hay que poner el rotor antes de una bobina y energizan a ver si va a la dirección que desee y marque los cables como más y menos. Entonces alambre grupos y luego al switch. Con buena suerte que gira desde el principio. Siempre tocar la bobina, no conecte a la fuente de energía por largo tiempo, en común para el motor es la única manera de destruir por sobrecalentamiento temperatura de bobina, debe ser tan bajo como usted puede mantener la mano en (< 70 Celsius).
