Paso 2: Cable de alimentación

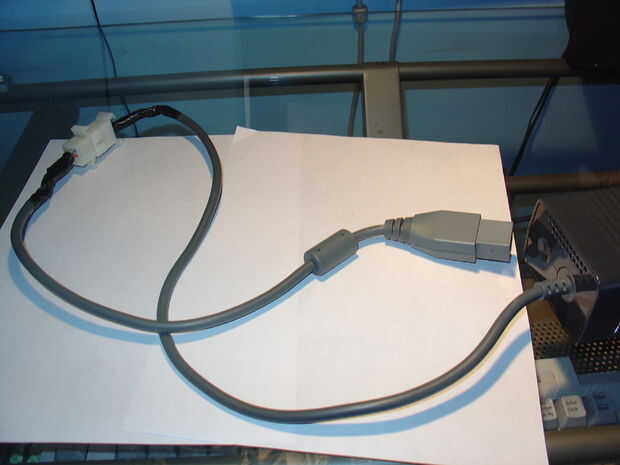

parte del cable de alimentación. Desea que corte el cable que sale del mismo lado que la luz está encendida.
Asegurarse de que no está enchufada! La corté en el medio del cable. Usted puede cortar donde le
como pero es realmente para usted, sólo asegúrese de hay suficiente alambre para trabajar con.
Utilizar una maquinilla de afeitar o pinzas de corte para pura fuera del revestimiento (Asegúrese de no cortar los alambres).
Debe haber 3 cables amarillos (12v), 3 cables negro (tierra o neutro), 1 rojo (5v') y 1 azul
(habilitar el poder). Tira de los hilos de su revestimiento. En lugar de prensado, soldar los cables a la

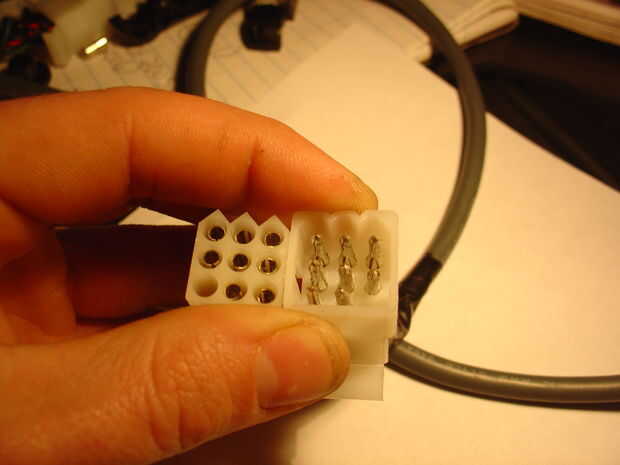

lengüetas de metal que fueron proporcionadas en el paquete con los conectores. Yo soldado todos los cables con una ficha de
primero y luego inserta el conector. Recuerde: Los conectores sólo encajan en una forma
juntos así que asegúrese de que al poner las fichas en que los conectores son lado derecho hacia arriba. Asegúrate
las orejetas apropiadas están conectadas a los cables apropiados. Recuerde: Los conectores deben
ser la imagen de espejo uno del otro. Amarillo en su interior y va hacia el exterior a continuación sería tierra
y encima de la tercera columna con derecho rojo debajo de ella. TAMBIÉN muy importante: El uno

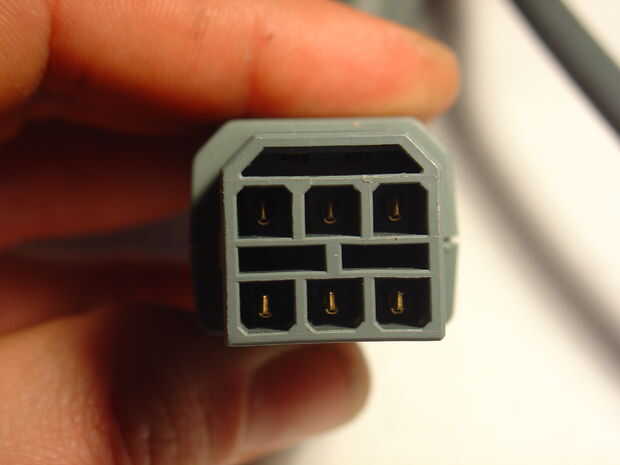

conector hembra va en el cable que va a la Xbox. El cable que sale del convertidor
caja en la alimentación tiene un conector macho. Cuando terminó y se aseguró de que la línea de cables
hasta en los conectores y luego eléctrico cinta los cables que están expuestos a los elementos.
