DC Motor de cepillo para la diversión de aprendizaje (12 / 19 paso)

Paso 12: Cojinetes de Motor

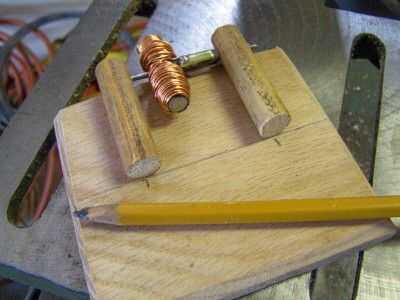

decidí utilizar cojinetes de madera para mi motor. Utilizando un orificio en un soporte de ángulo de acero es muy ruidoso. Recuerdo maquinaria agrícola que dura todo el día y había impregnado de aceite Rodamientos madera que duró varias temporadas antes que necesitaban reemplazo. Mis rodamientos de madera son los orificios perforados en el lado del pasador de 1/2 pulgada.

Haga el pasador lo suficiente como para que la armadura puede girar libremente sin que se caiga en la base del motor. El eje del motor debe estar paralelo a la parte superior de la base cuando está montado, también.

Uno de los tacos se perfora solamente parte del camino a través. El otro es perforado a través de todo el camino. Los agujeros son lo suficientemente grandes como para que haya un poco de juego para el eje mover muy libremente.

Observe que también marcó la base para la perforación. Las espigas se pegan a la base.

(Esto sigue siendo la primera base que he probado. Fue reemplazado por uno un poco más grande.)
