DC Motor de cepillo para la diversión de aprendizaje (7 / 19 paso)

Paso 7: Conmutador

Un motor de corriente continua (CC) necesita una forma de transferencia de corriente eléctrica para cablear las bobinas en la armadura para que energicen y magnetismo que propulsa el motor. El conmutador es un collar de metal split cepillado carbono o conductores del metal (cepillos). Los cepillos tocan el conmutador y los flujos actuales mientras que la armadura gira.

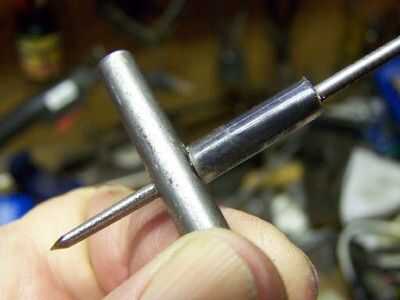

Decidí utilizar tubo de plástico transparente de un tanque de peces o de equipo médico para el manguito del conmutador. Su diámetro interno es demasiado grande para caber perfectamente en el eje, por lo que construido el eje envolviendo con cinta aislante de plástico negro. Cuando estaba seguro de que tenía suficiente, me corte la cinta y comenzó a montar el tubo sobre ella. Tuve que quitar cinta media vueltas hasta que el tubo se deslice sobre la cinta, pero todavía queden firmes y no mover. La segunda foto muestra el tubo de plástico en su lugar en el conmutador.
