DCF77 Señal reloj analizador (9 / 17 paso)

Paso 9: Modificación del módulo RTC tiempo 7 segmentos Display mostrar separadores de dígitos de Colon

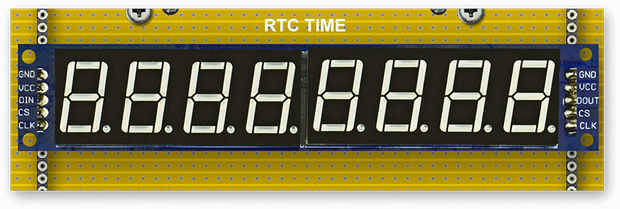

Cuadro 01 la indicación estándar sólo tiene decimales para separar los dígitos.

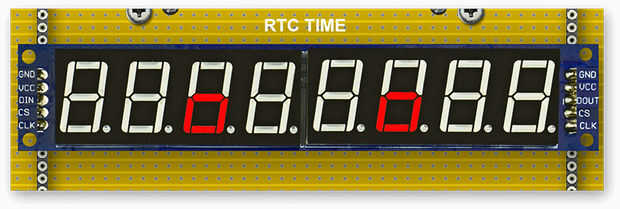

Fotografía 02 para mostrar dos puntos en letra dígito 3 y 6 que estos 2 ajustar a pantalla "o" minúscula O permanentemente

Esto ilumina los segmentos inferior 4 led solamente.

Cuadro 03 4 x tiras de cinta de plástico negro se aplican sobre los dígitos.

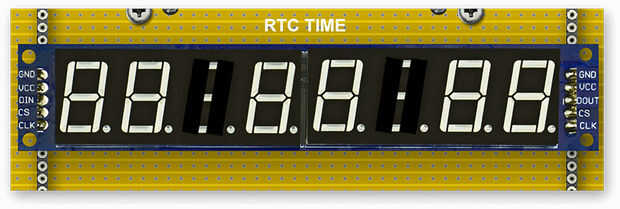

Cuadro 04 cuando es minúscula "o" muestra todo lo que ver es dos puntos.
