Paso 10: Configuración del Detector PIR & montaje

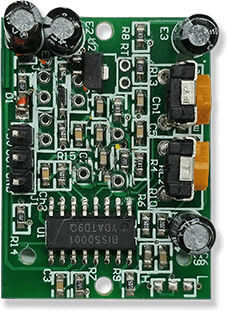

Cuadro 01 muestra el módulo PIR estándar.
Cuadro 02 muestra el difusor infrarrojo quitado. El difusor es mitad pintado de negro por lo que detecta desde el frente medio único. Ahora se expone el transistor sensor de PIR.

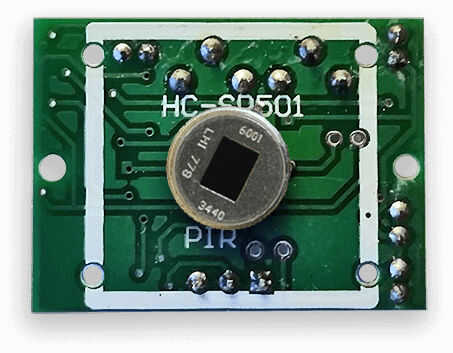

Cuadro 03 muestra la parte inferior del módulo PIR con el sensor PIR de transistor de soldado.

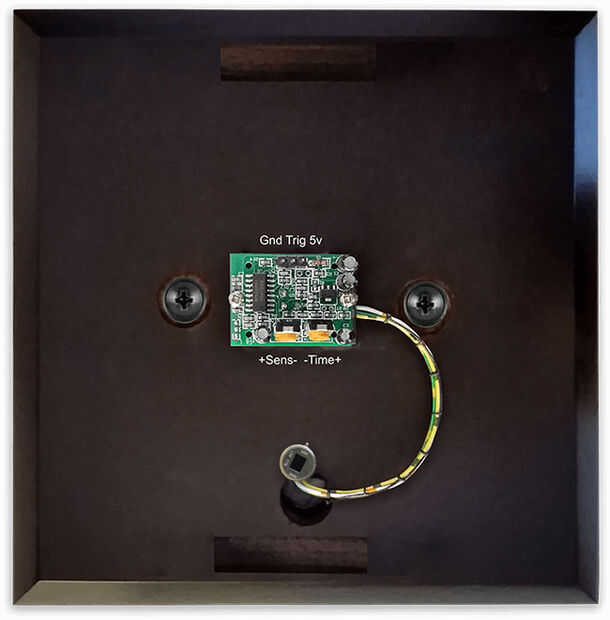

Cuadro 04 muestra cómo se conectan los 3 cables para el transistor del PIR a la Junta y luego para el transistor.
El módulo se atornilla en la parte inferior de la tapa del reloj con el transistor montado en la parte superior de la tapa.

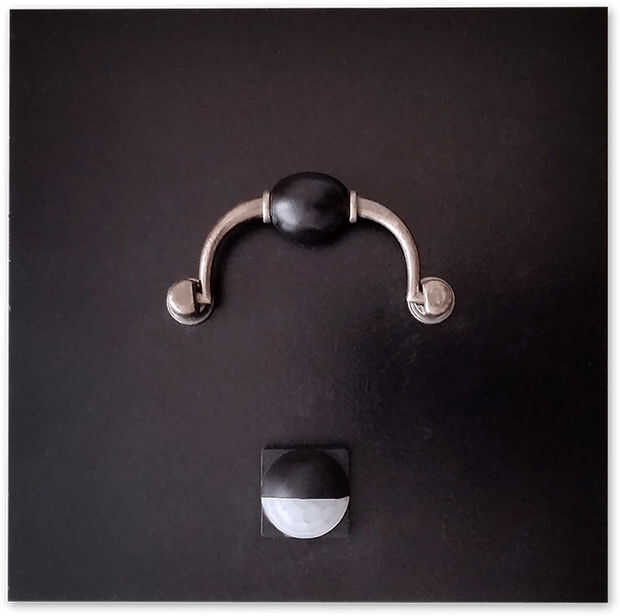

Cuadro 05 muestra el difusor PIR en su lugar. El transistor PIR se monta bajo el difusor apuntando hacia delante.
Tiempo activadas y sensibilidad se ajustan en los 2 presets en el tablero del módulo de PIR.
