Paso 11: mando a distancia
El control remoto tiene cuatro funciones
1. DCF77 pulso que desactivación del sonido al encender los pulsos entrantes de DCF77 pueden controlarse vía el zumbador activo
2. super filtro Reset este restablecer el filtro Super y quitar todas la afinación aprendidas y comenzará el filtro Super unsynced. El Super filtro Monitor LED Si enciende se apaga hasta que el filtro se vuelve a sincronizar
3. super filtro Monitor LED estos 3 LEDs monitorear la función de la diferencia Super filtro LED1 - DCF77 segundo pulso LED2 DCF77 señal buena LED3-sintetizado
4. DCF77 analizador reloj restablecer que esto repondrá el reloj y muestra a cero y el reloj perderá cualquier sincronización tenía. Si el RTC se había fijado anteriormente se mostrará tiempo RTC. Nota no se restablecerá el Super filtro y cualquier sintonización y sincronización no se llevará a cabo.
Si el control remoto no es necesario entonces interruptores momentáneos pueden utilizarse en su lugar.

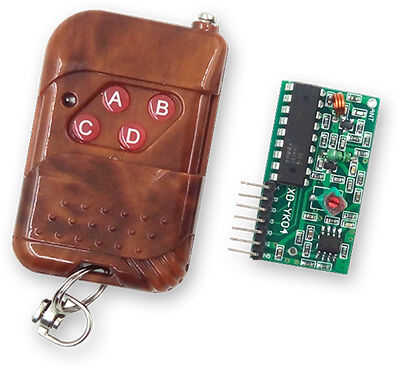

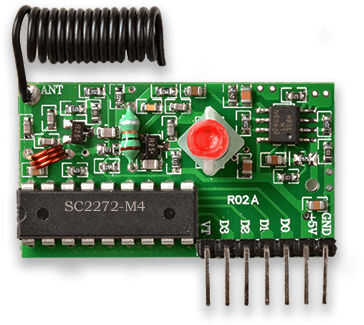

Fotos 01 y 02 que del mando se basa en un módulo de receptor sin hilos PT2272 (versión de 433MHz) y un módulo de transmisor sin hilos PT2262 (versión de 433MHz)
Yo uso la versión de 433Mhz aquí en el Reino Unido pero hay versiones de 315Mhz disponibles para su uso en otros países.

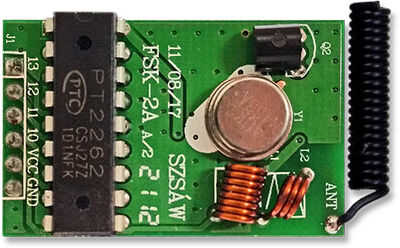

Cuadro 03 que puede preparar un transmisor Mhz 315 construido en un llavero como el receptor separado en Ebay. Si vas por esta opción sólo conectar el receptor en el tablero de pantalla principal y estás listo para ir. Esta opción parece no estar disponible en 433 Mhz.
La opción de 433Mhz requiere ya sea un pequeño transmisor construido o un llavero de aprendizaje se puede comprar y aprender de su transmisor.
Cuadro 04 transmisor de Control remoto para los tableros de 415Mhz

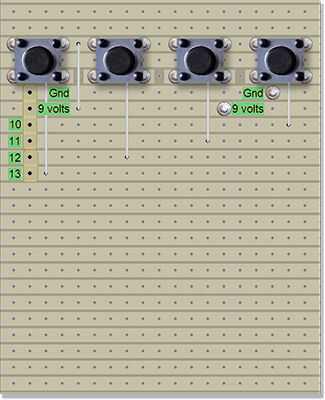

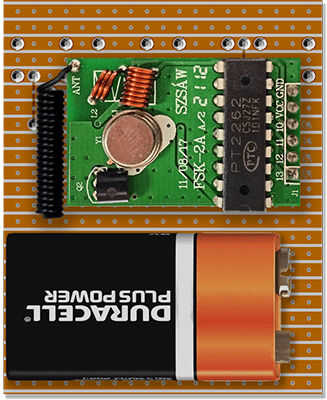

Los izquierda cuatro interruptores montan en un pequeño trozo de tablero de vero. El transmisor se monta en el reverso, junto con una batería de 9v. Consulte las instrucciones suministradas con el módulo para el cableado.

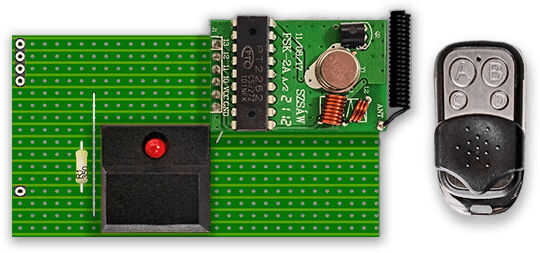

Cuadro 05 alternativamente un llavero del aprendizaje puede adquirirse y puede ser programado desde el transmisor mediante
el circuito simple anterior. Un enlace de PCB se utiliza conectado el interruptor micro a las cuatro entradas a su vez la llave puede ser programada.
Super filtro interruptor de Control On/Off
Un solo interruptor controla el filtro Super y tiene 3 posiciones en el filtro Super - cuando en la Super salida del filtro es conectada a la entrada del analizador reloj DCF77 y 5v conectado a IC1 pin 5 (pin 3 del IDE) a la luz el Super filtro LED en pantalla matriz 3. Conexión - cuando en esta posición el analizador reloj DCF77 entrada no está conectada a cualquier señal de DCF77 señal - en esta posición el analizador reloj DCF77 de entrada no está conectado directamente a la antena del receptor del DCF77. Nota en todas las posiciones el Super filtro se conecta al directamente a la DCF77 receptor/antena por lo que siempre permanece en sincronía.
