Paso 14: Lectura del día, intensidad de la pantalla y pantalla de matriz de información, estado
La pantalla de matriz de LED 3 muestra el día, la intensidad de la pantalla, el estado del reloj y también información y está dividida en cuatro secciones
Cuadro 01

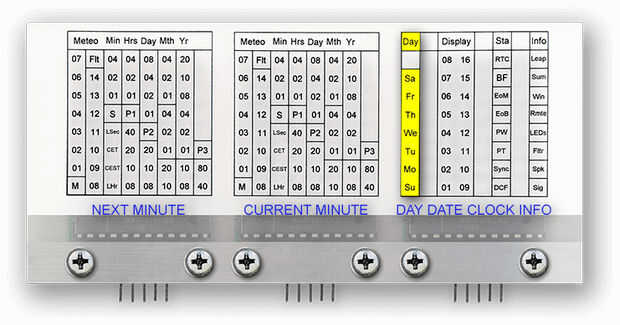

Día
Esta sección simplemente muestra el día actual, iluminado por un LED en la matriz.
Imagen 02

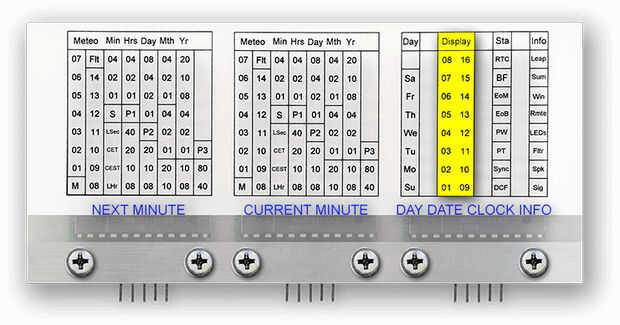

Pantalla
Esta sección de 16 LEDs indican el auto ajustado matriz e intensidades de exhibición de segmento 7. El nivel de luz se comprueba una vez por segundo y la intensidad se ajusta hacia arriba y hacia abajo en consecuencia.
Imagen 03

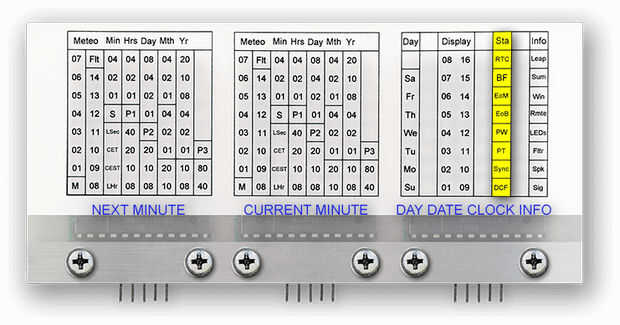

Estado
Ocho LEDs indican mensajes de estado del reloj.
DCF: Cuando se enciende este muestra la señal DCF77 está OK Sync: cuando se enciende la señal de reloj está sincronizado a la señal DCF77
PT: Cuando se enciende esta muestra hay un error con el tiempo de período de la señal recibida
PW: Cuando se ilumina indica un error con el ancho de pulso de la señal recibida
EoB: Se enciende cuando el buffer está lleno antes de final de 60 segundos ciclos
Moe: Se enciende cuando el buffer no está lleno al final del ciclo de 60 segundos (marca del final recibida demasiado pronto)
BF: Esto indica que el Buffer está lleno y será normalmente la luz al final de la segunda 60 recepción de ciclo. Si tendrá también luz en otras ocasiones cuando se reciben lotes de pulsos error. Cuando el buffer se reinicia a 00.
RTC: Cuando hay un error con el reloj de tiempo Real es decir sin tiempo almacenada esta se encenderá
Imagen 04

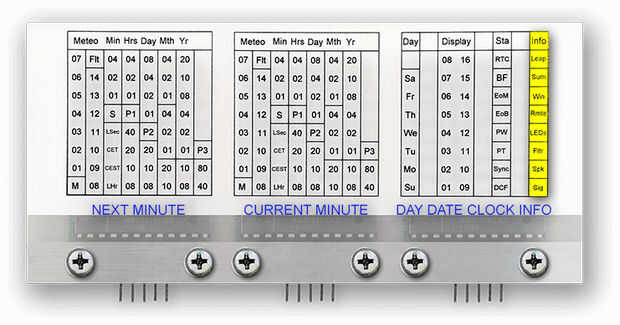

Información
Ocho LEDs indican información de reloj
SIG: Este LED parpadeará con la señal de ancho de pulso y no es afectado por el filtro Super si enciende
SPK: Cuando encendida esto indica que el altavoz de la señal recibida se activa y la señal de pulsos se pueden escuchar a través del altavoz
FLTR: Cuando se enciende se activa el filtro Super y la señal de entrada está siendo procesada y sintetizada.
LED: Cuando se enciende el monitor de filtro Super LEDs se encienden.
Rmte: Se enciende cuando se presiona cualquier botón del mando a distancia.
Win: Se ilumina cuando el reloj en invierno
Suma: Se enciende cuando el reloj está en hora de verano
Salto: Luz cuando es un año bisiesto
Imagen 05

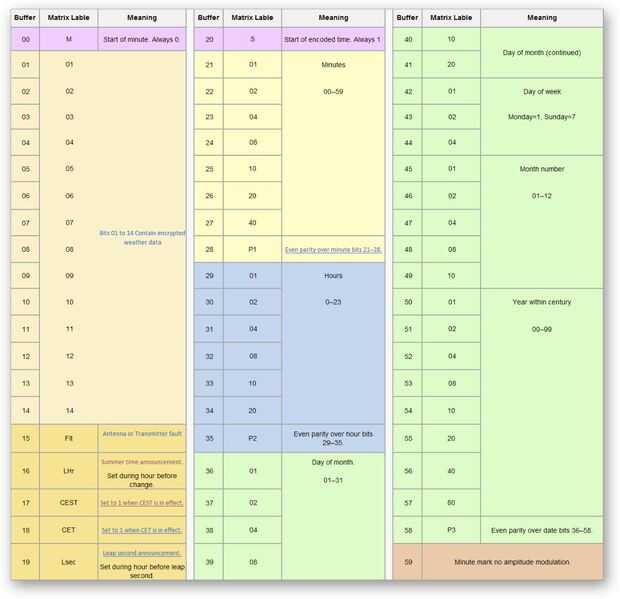

Este cuadro muestra un resumen de todos los datos sobre un minuto completo y la traducción al código transmitido DCF77 para cada valor de búfer
