Paso 1: Funciones de reloj y características
Recibir y mostrar, segundo a segundo la señal DCF77 codificadas del transmisor en Alemania.
Mostrar la señal recibida en una pantalla de matriz de 8 x 8. Una vez recibida y en caso de error comprobado OK mostrar los datos almacenados en una pantalla de matriz de 8 x 8 2, actualizar el reloj de tiempo real y mostrar la hora y la fecha en los módulos de exhibición de segmento superior dos de 7.

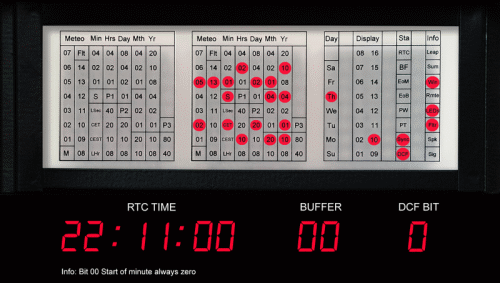

Mostrar códigos de error de señal, estado de la señal, día de la semana y pantalla de intensidad en una pantalla de matriz de punto 3 Si recibe señal tiene errores utilizar un reloj de tiempo real para mostrar la hora, la figura 1 muestra una animación de un minuto completo se recibe en los buffers.

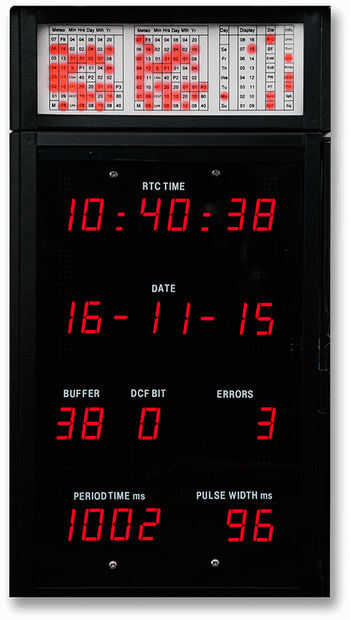

Uso cuatro 7 segmento módulos de exhibición para mostrar el buffer, DCF poco, no de errores, período de tiempo y ancho de pulso.
Filtrado de señal DCF77 conmutable a condición en un 2 º Atmega 328 IC utilizando software por Udo Klein remoto controlado reset individual de DCF77 analizador & Super filtro, DCF77 sonido On/Off y LED de encendido/apagado del estado del filtro de Super.
El cuadro 2 arriba demuestra un cierre para arriba del panel frontal.

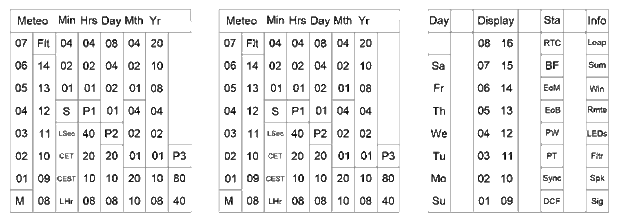

Cuadro 3 muestra los detalles de las pantallas de matriz de puntos LED 3.
Código DCF77 al minuto siguiente es recibido en el buffer (matriz 1 izquierda) @ 1 bit por segundo al final del minuto y si error comprobado OK el buffer se carga en el almacén de pantalla actual (media matrix 2) y se actualiza el reloj de tiempo real (RTC) matriz 3 derecha muestra los días de semana, Mostrar la intensidad, información de estado y el reloj del reloj
