Paso 2: El filtro Super
Cuando se enciende Super filtro la Udo Klein procesa activamente la señal DCF77 de la antena/receptor. Sobre un número de días de aprender el Super filtro puede predecir la señal DCF77 y utilice esto para determinar si la señal de entrada contiene errores. El filtro Super luego sintetizarán una señal DCF77 corregida incluso si la señal está ausente.

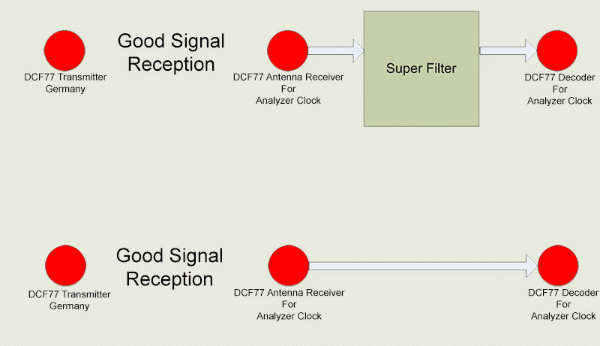

Ejemplo del filtro Super cuadro 1
La fila superior muestra el filtro Super encendido. Una vez sincronizado y sintonizada en la señal el filtro Super sintetizar una señal buena incluso cuando se pierde completamente la señal. En una señal de ruido el filtro Super buscará para los bits de la señal conocidos y mantenerse sincronizado con el transmisor. La fila inferior muestra el filtro Super apagado. Se recibe cualquier señal (bueno o malo) se envía al decodificador. Nota el filtro Super entrada está siempre conectado a la señal DCF77 incluso si está apagado el filtro Super. Como el Super filtro puede tomar unos días para afinar con precisión máxima asegura que siempre está sintonizado/sincronizados al máxima precisión a la señal DCF77.

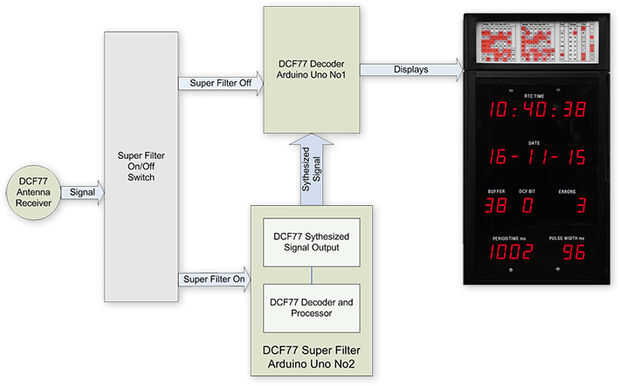

Cuadro 2 muestra el diagrama de flujo del filtro Super.
